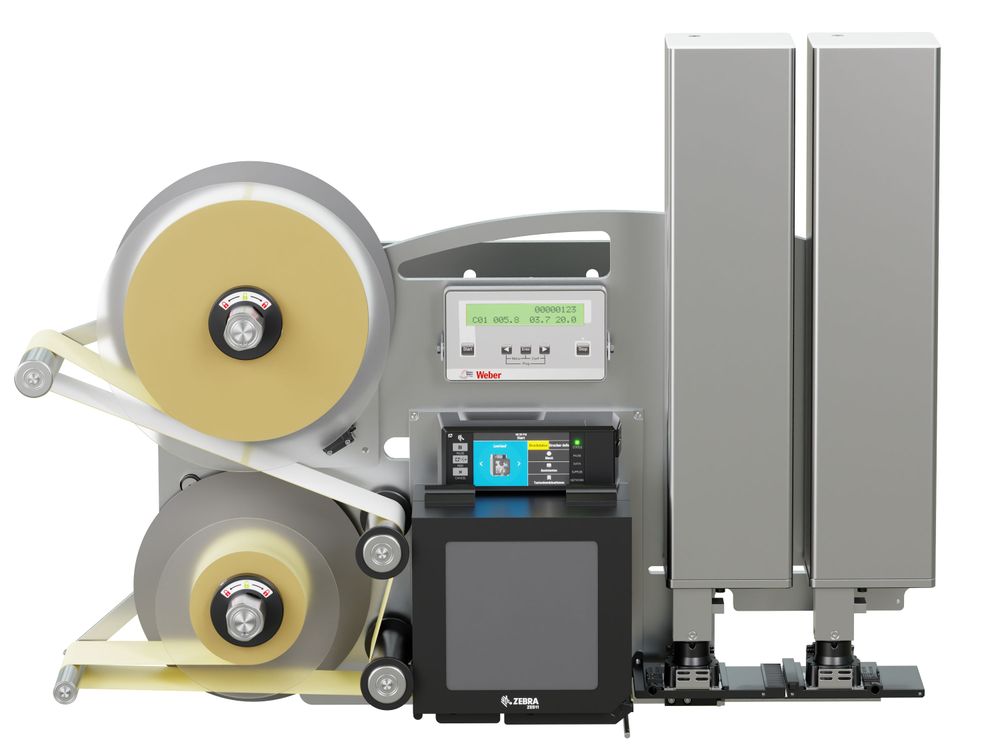

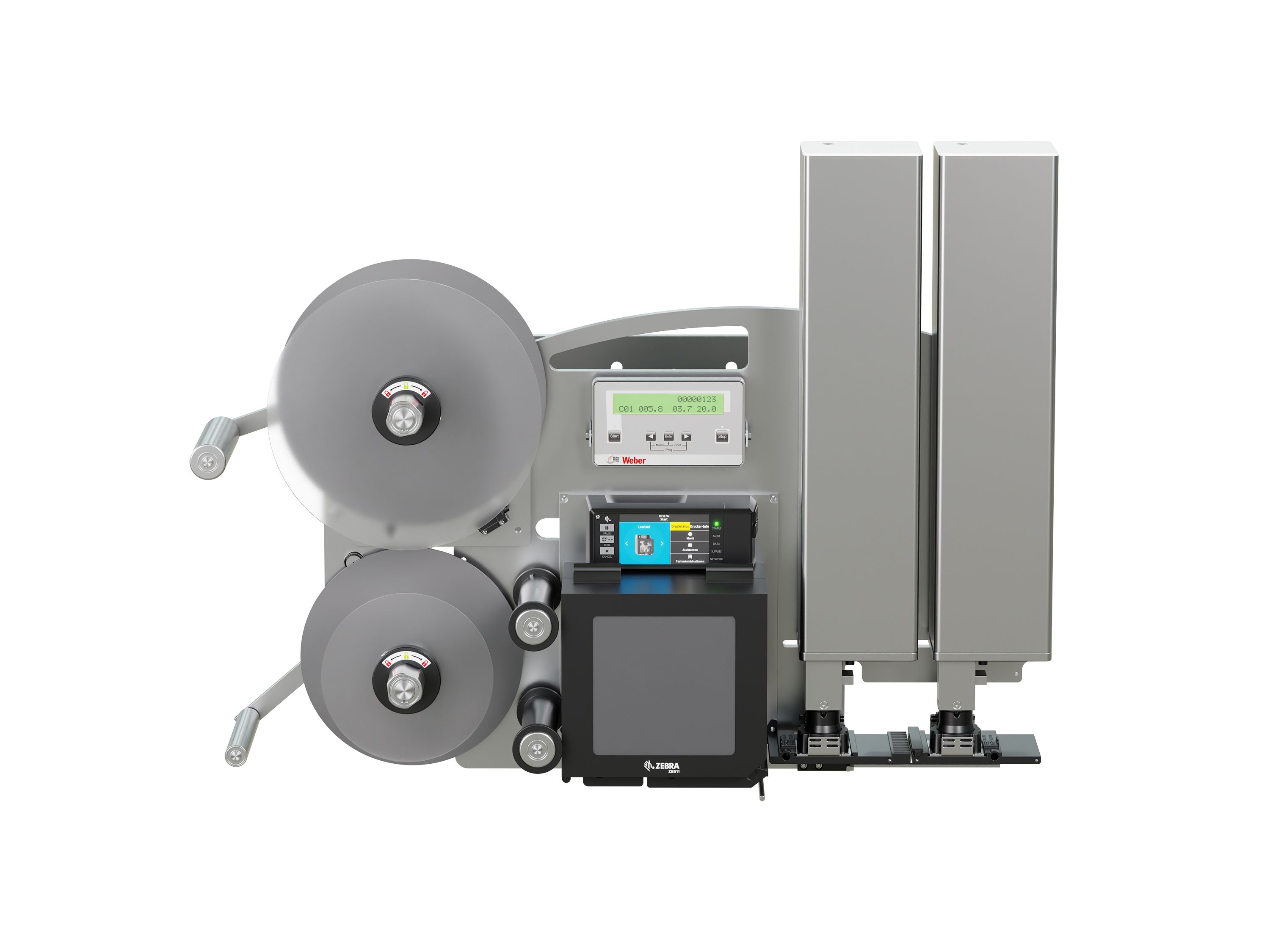

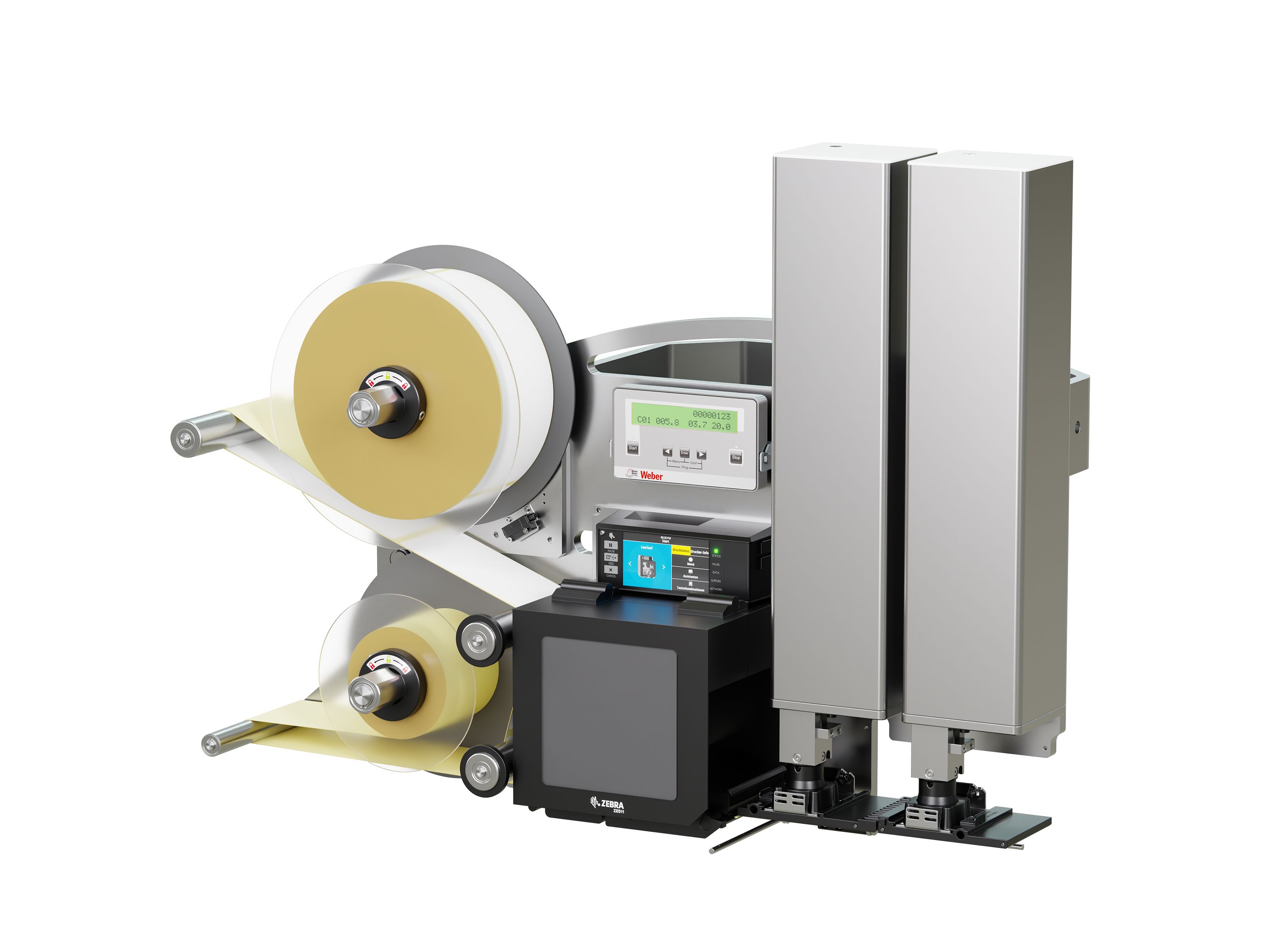

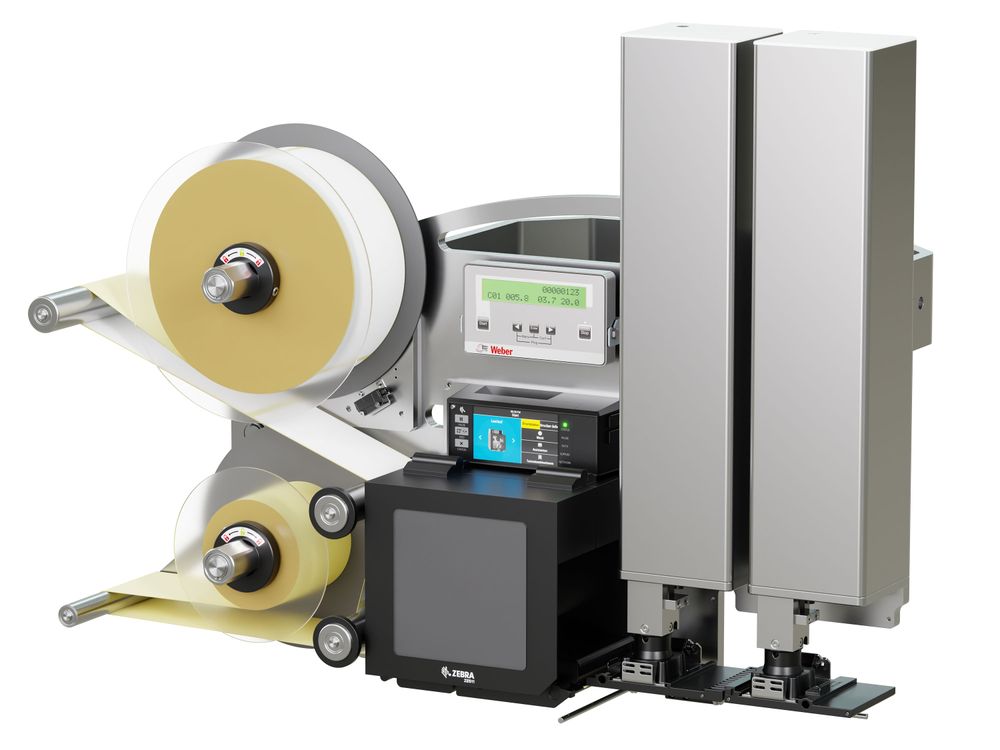

Label Print & Apply Systeem

Legi-Air 4050CWB

Efficiënte hoeketikettering - flexibel, compact en wisselen zonder gereedschap

  • Overhoeks etiketteren & enkelzijdig etiketteren zonder conversie
  • Compact ontwerp, flexibele integratie
  • Printsnelheid tot 400 mm/s
  • Printkwaliteit tot 600 dpi
  • Zonder gereedschap etikettenindeling wijzigen
  • Etikettenindeling min. 50 x 50 mm, max. 150 x 360 mm

Overhoeks etiketteren zonder conversie voor maximale flexibiliteit

De CE-conforme Legi-Air 4050CWB is de perfecte oplossing voor hoeketikettering. Dit is vooral een voordeel in blokopslagmagazijnen, zoals vaak voorkomt in de farmaceutische, voedings- en drogisterijsector. Dankzij het innovatieve applicatieconcept etiketteert het systeem dozen over twee zijden met één enkel etiket dat in één printproces wordt geproduceerd – maximale gegevensbeveiliging inbegrepen. Door het gebruik van elektrische lineaire assen en multiflex-stempels worden de etiketten zacht en nauwkeurig aangedrukt. Extra praktisch: de omschakeling naar enkelzijdige etikettering of andere hoekmodi gebeurt gereedschapsvrij en zonder ombouw. Zelfs variërende producthoogtes en verschillende etiketformaten verwerkt de 4050CWB moeiteloos. Met een printsnelheid tot 400 mm/s, een positioneernauwkeurigheid tot 1,5 mm en CE-conformiteit zonder aanvullende beschermingsmaatregelen biedt hij maximale efficiëntie, flexibiliteit en veiligheid – zelfs bij veeleisende etiketkwaliteiten.

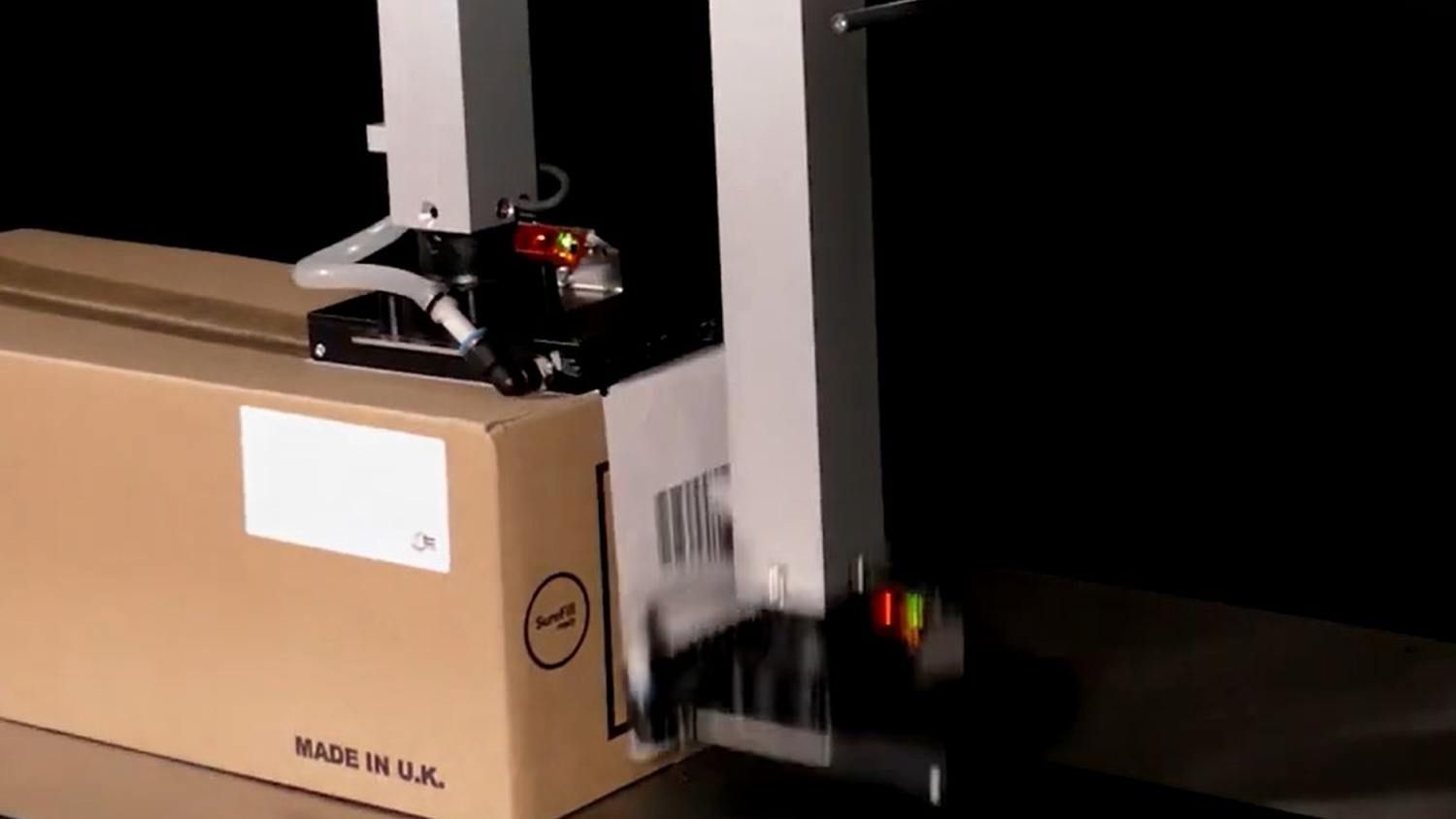

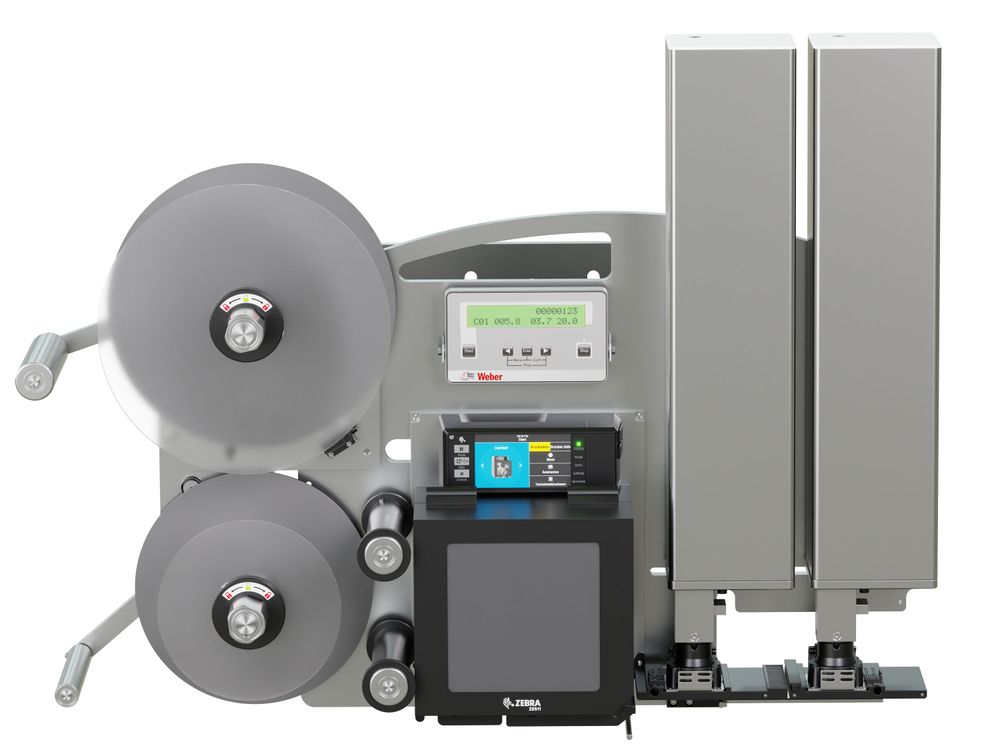

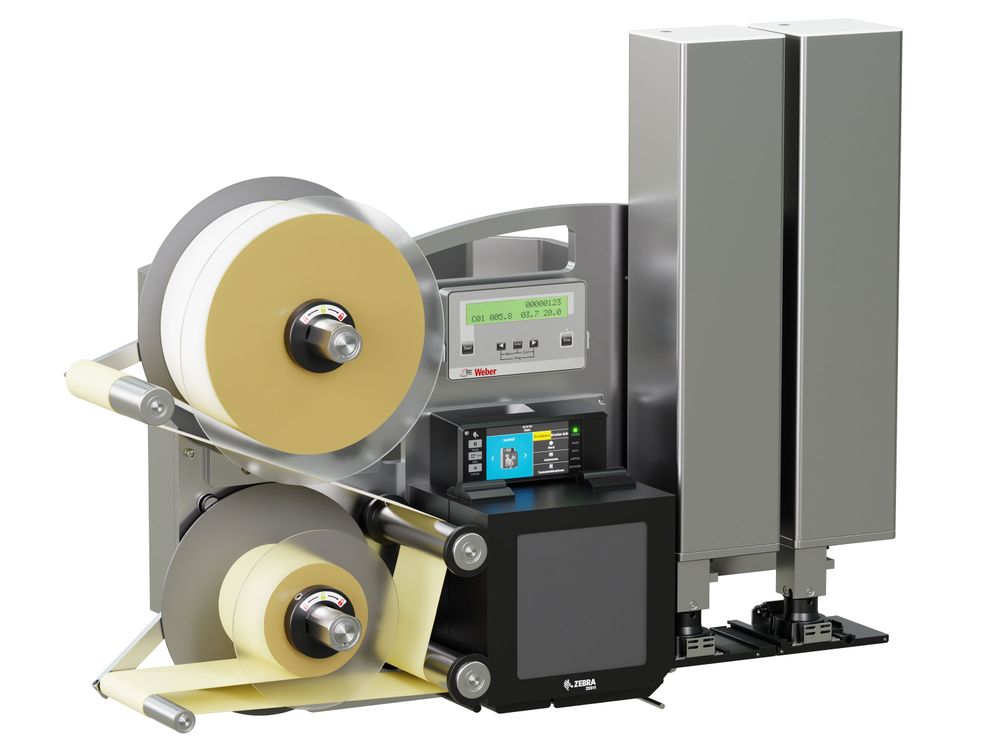

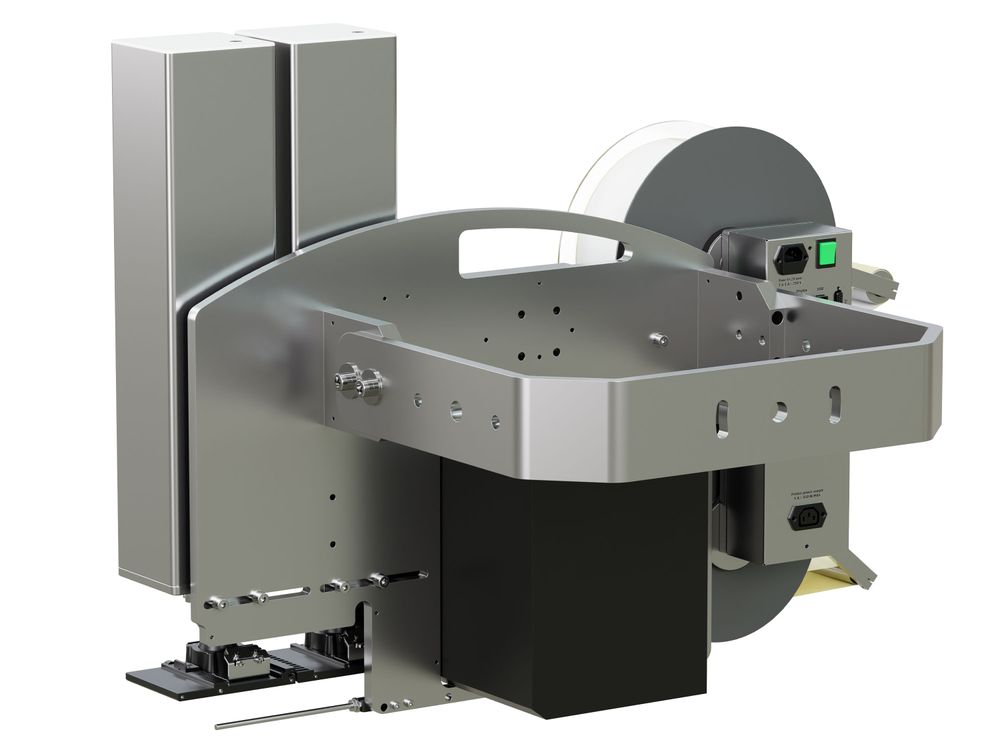

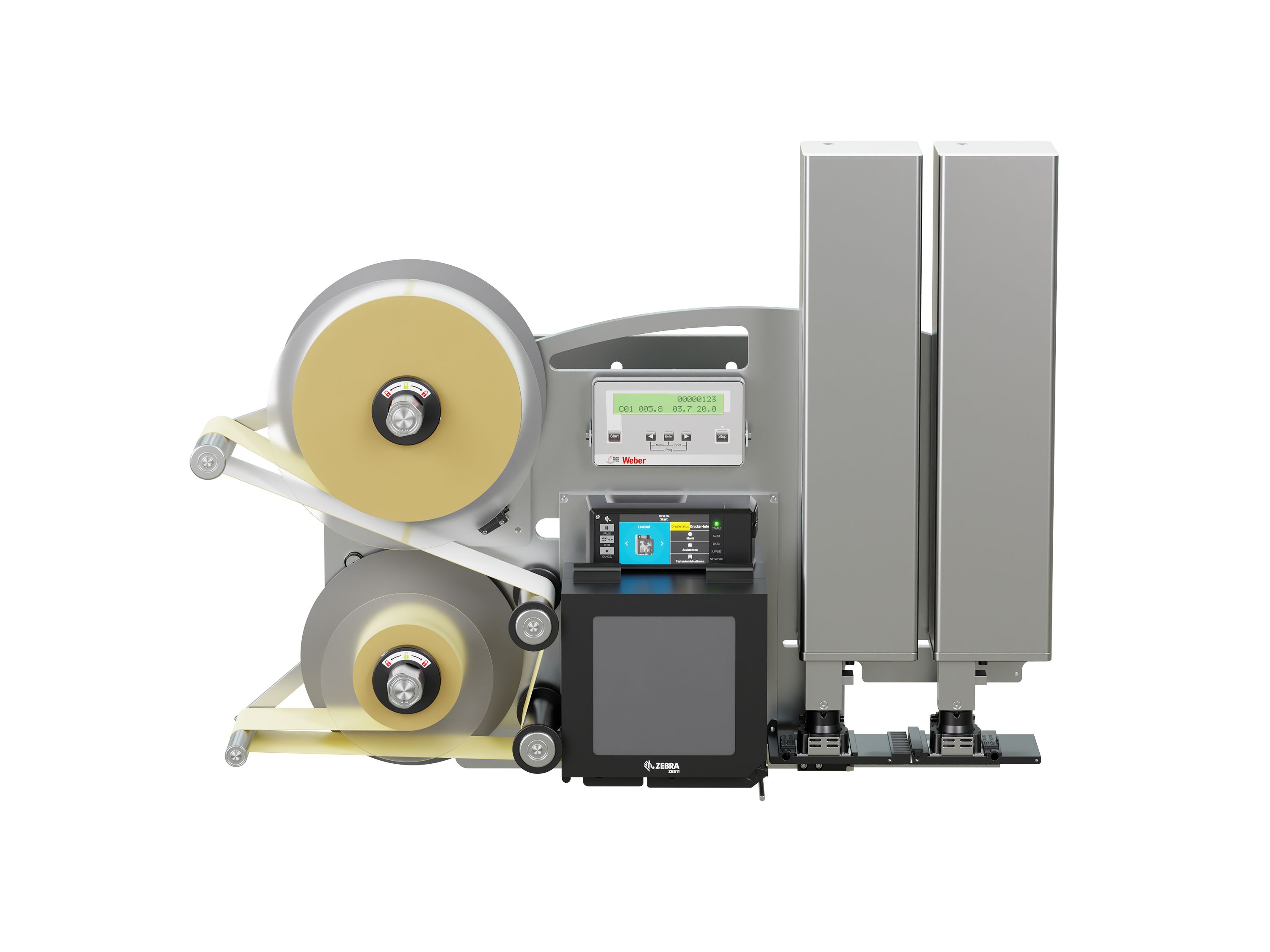

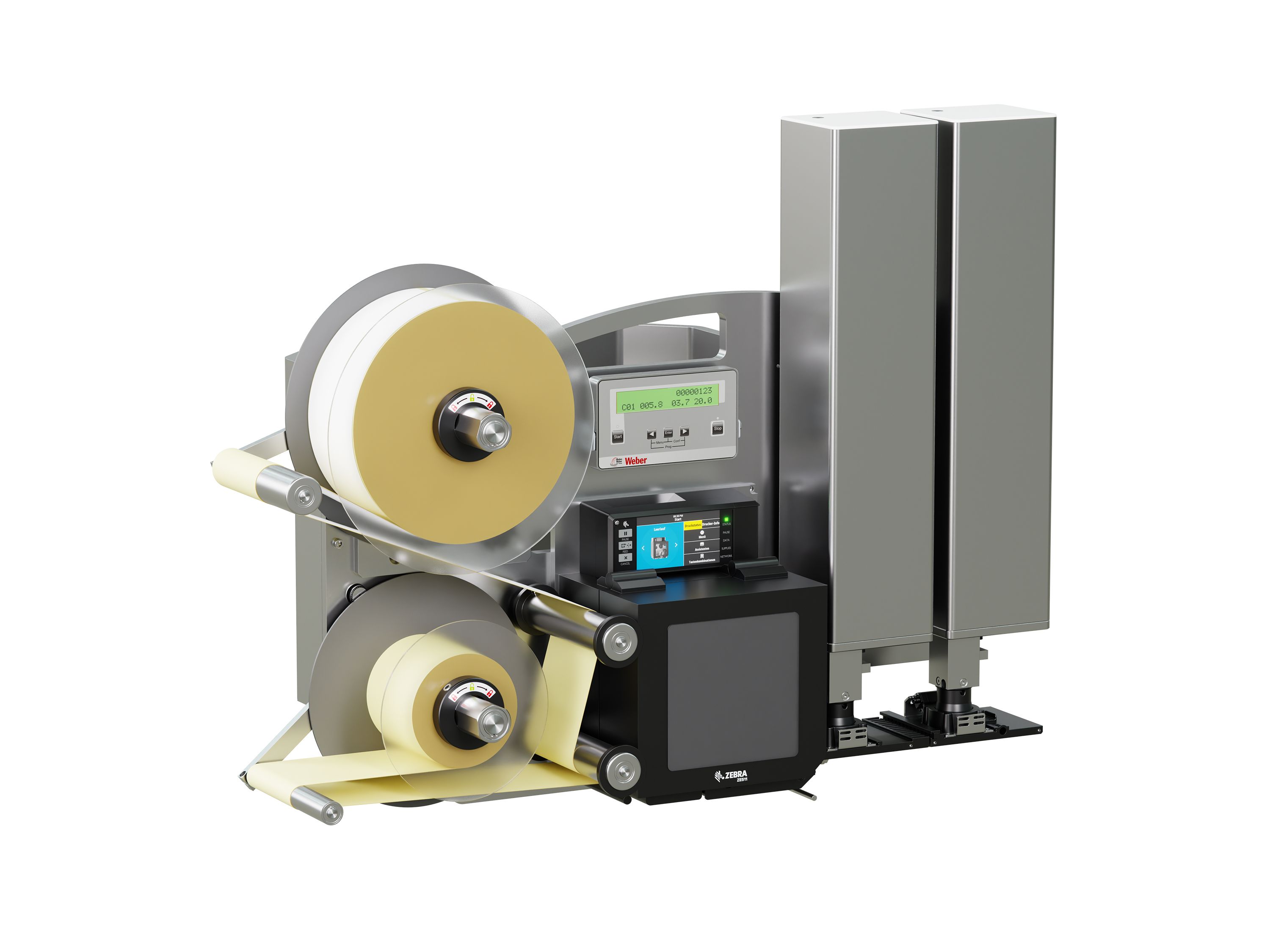

Legi-Air 4050CWB Detail

Toepassingen

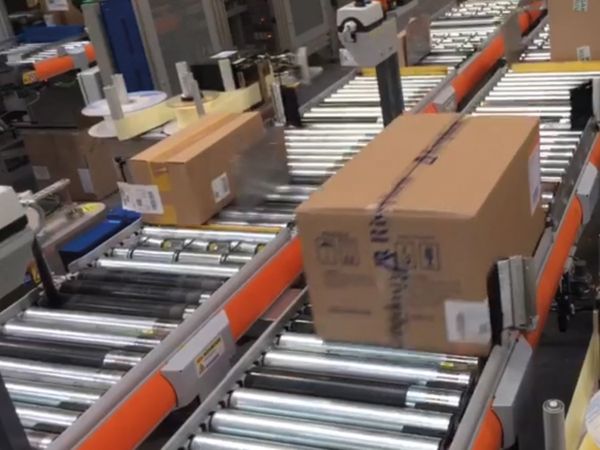

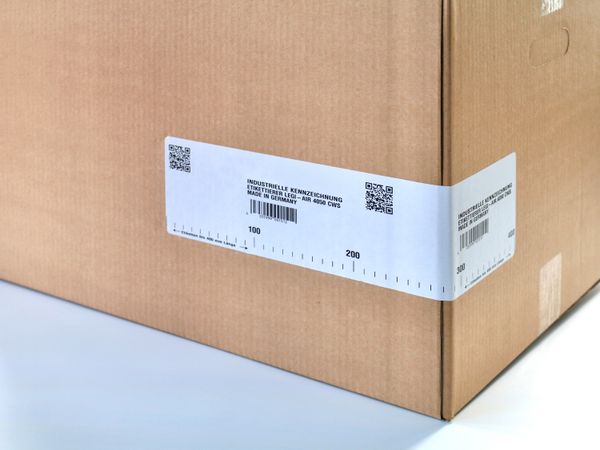

Legi-Air 4050 CWB hoeketikettering 2

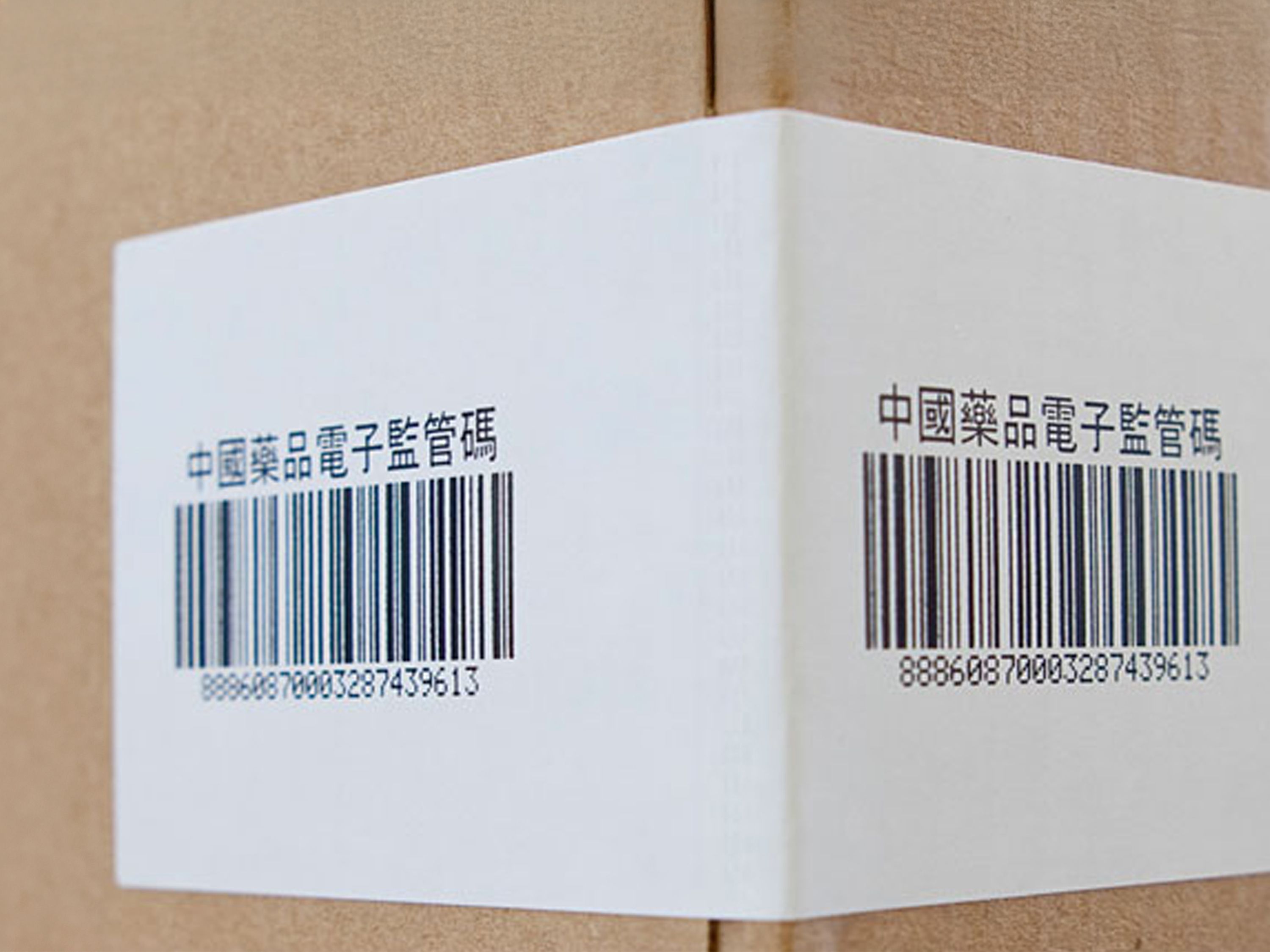

Legi-Air 4050 CWB hoeketikettering 1

Bijzonderheden

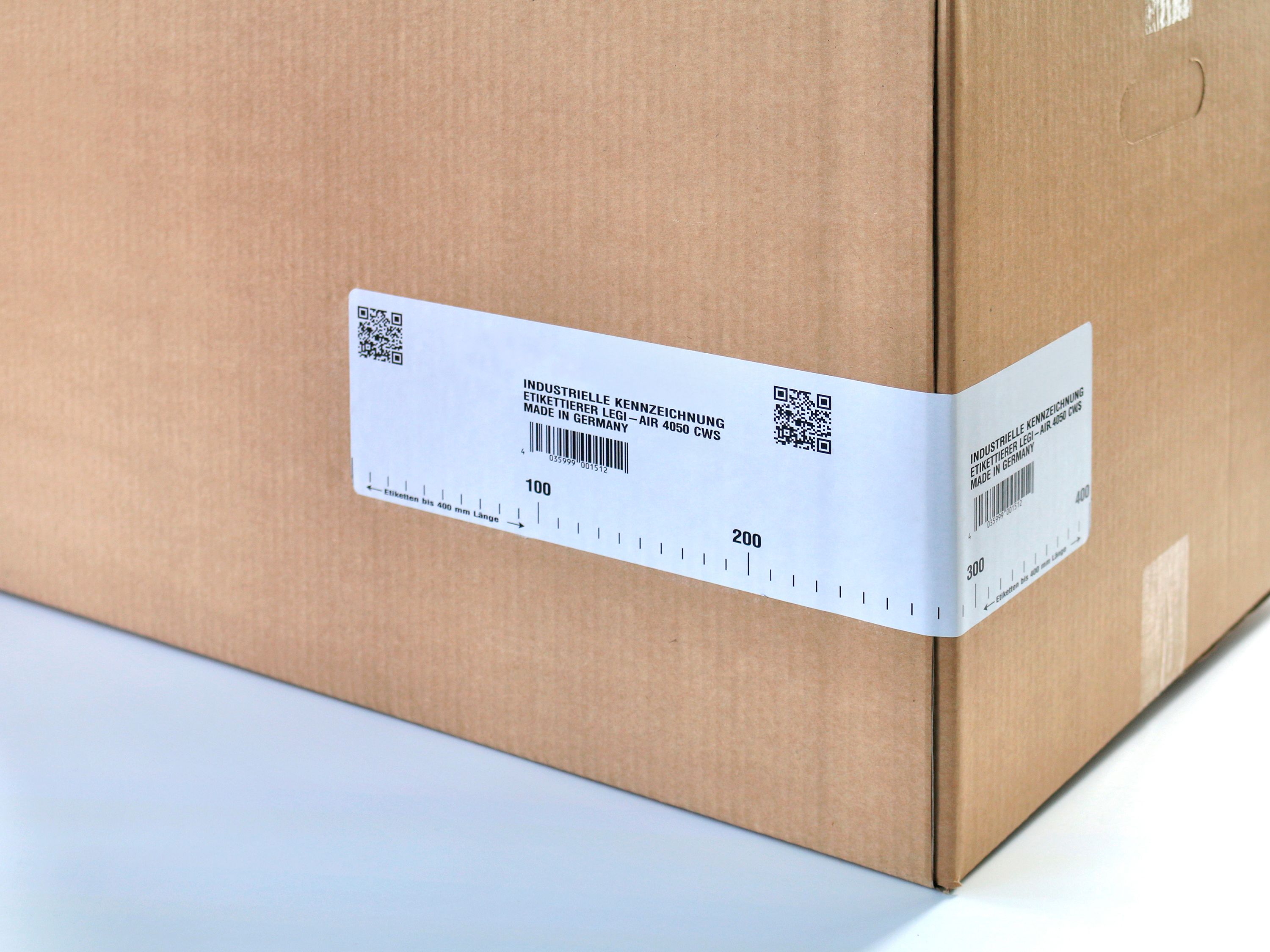

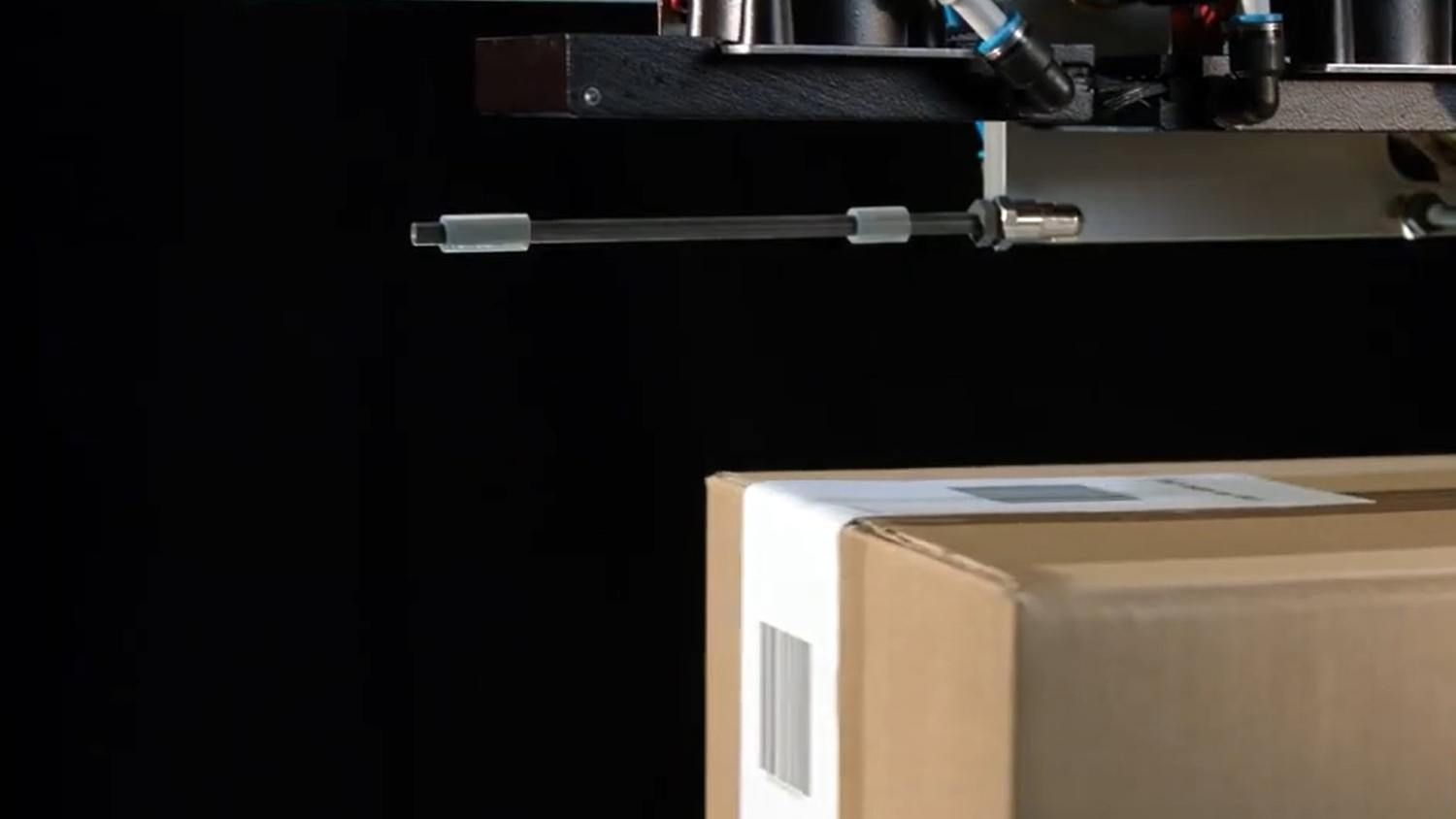

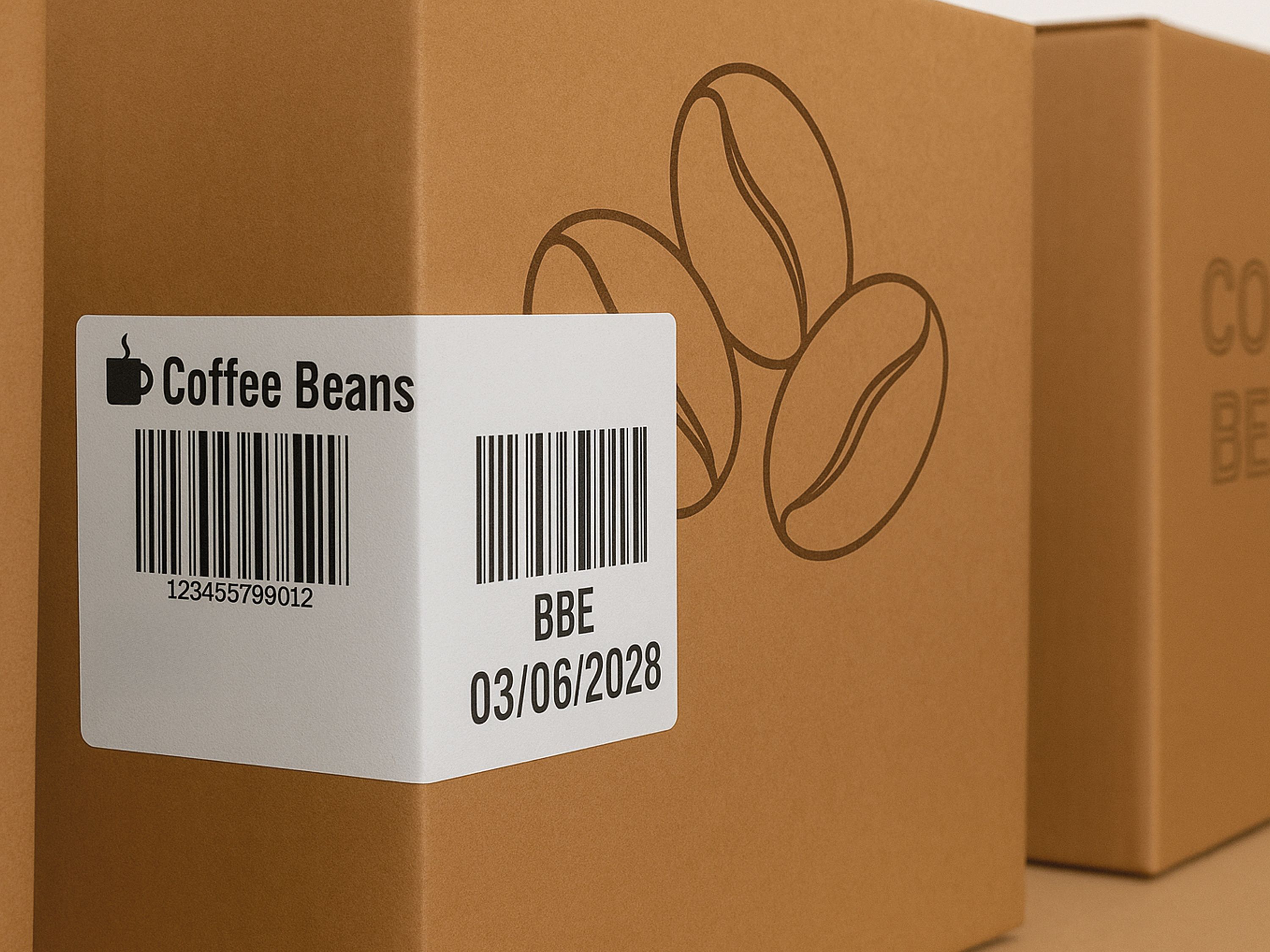

Legi-Air 4050CWB 2-zijden etikettering

Etiketteren aan twee zijden met één printset

De Legi-Air 4050CWB brengt één enkel etiket zo aan dat het zich over twee zijden van het product uitstrekt. Daardoor blijft de markering altijd leesbaar, zelfs wanneer slechts één kartonoppervlak zichtbaar is. Dit proces waarborgt absolute informatiezekerheid en is bijzonder geschikt voor opslag- en logistieke processen waarbij dozen dicht op elkaar zijn gestapeld of slechts beperkt zichtbaar zijn. Zo wordt een betrouwbare traceerbaarheid in de volledige materiaalstroom gegarandeerd.

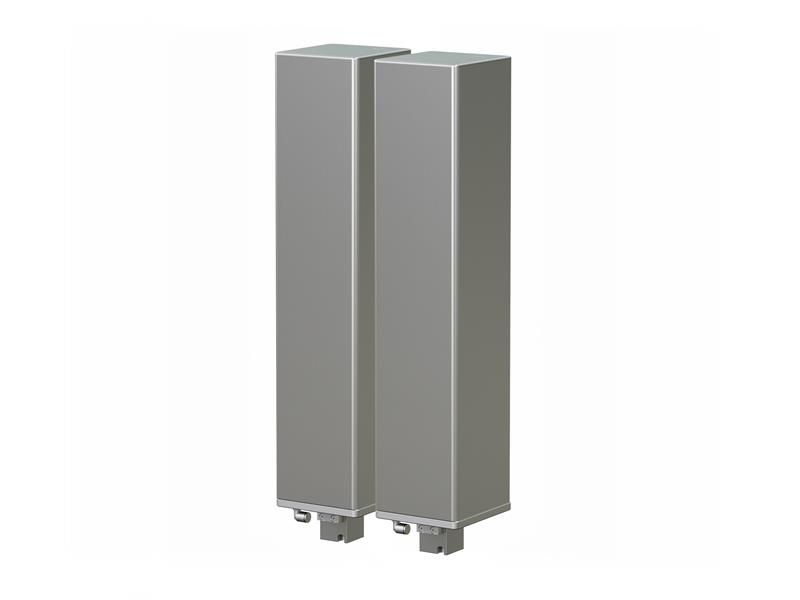

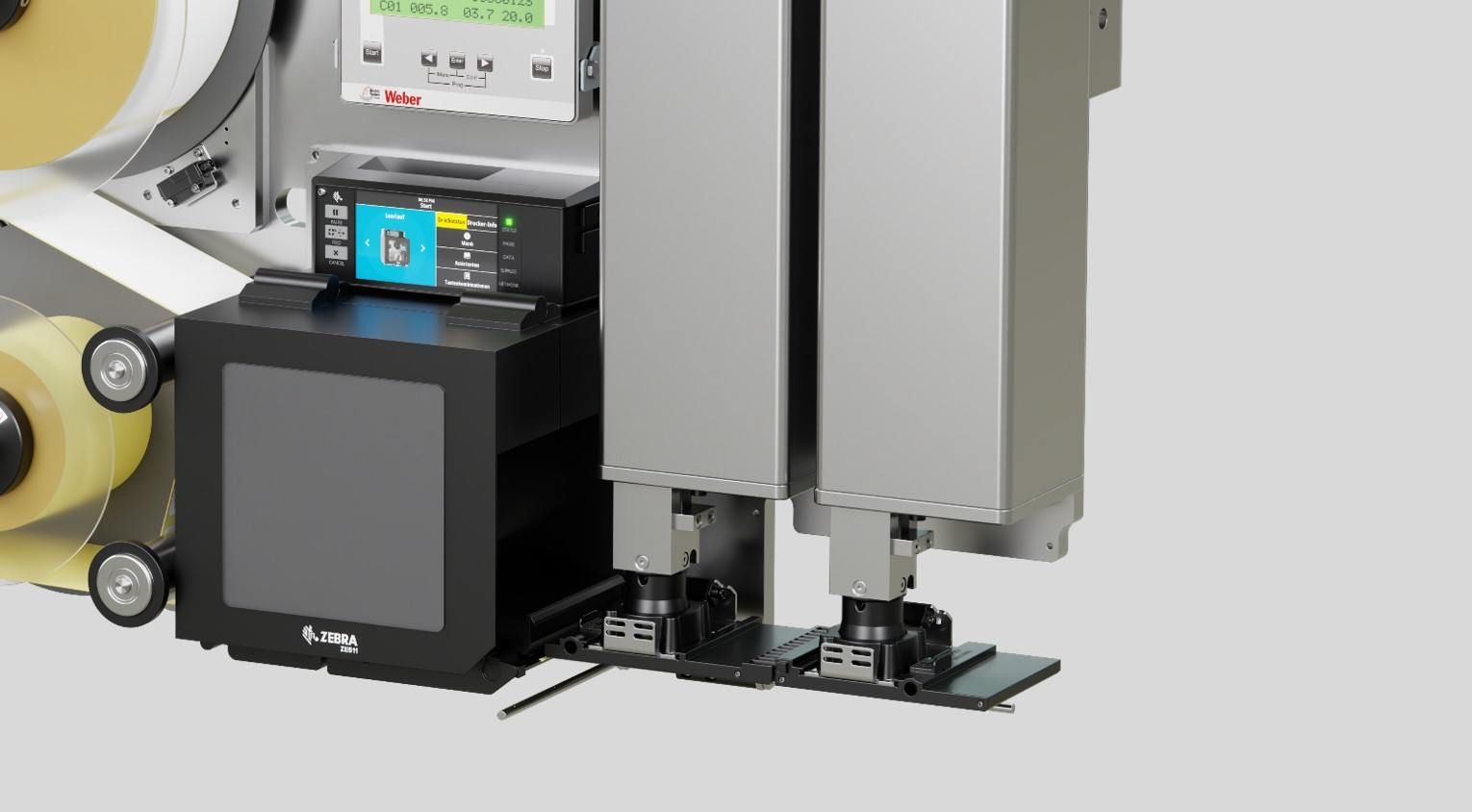

Legi-Air 4050CWB elektrische applicatoren

Zacht aanbrengen dankzij EL-applicators

De elektrische slagen van de twee EL-applicatoren zorgen voor een gecontroleerd, zacht aandrukken van het etiket op het productoppervlak. Hierdoor worden luchtwervelingen aanzienlijk verminderd en wordt een gelijkmatige hechting bereikt. Vooral bij gevoelige of lichte verpakkingen zorgt deze techniek voor een zorgvuldige handling zonder de producten te beschadigen. Tegelijkertijd wordt de proceszekerheid verhoogd en een blijvend schoon etiketteerresultaat gegarandeerd – ook bij hoge cycli.

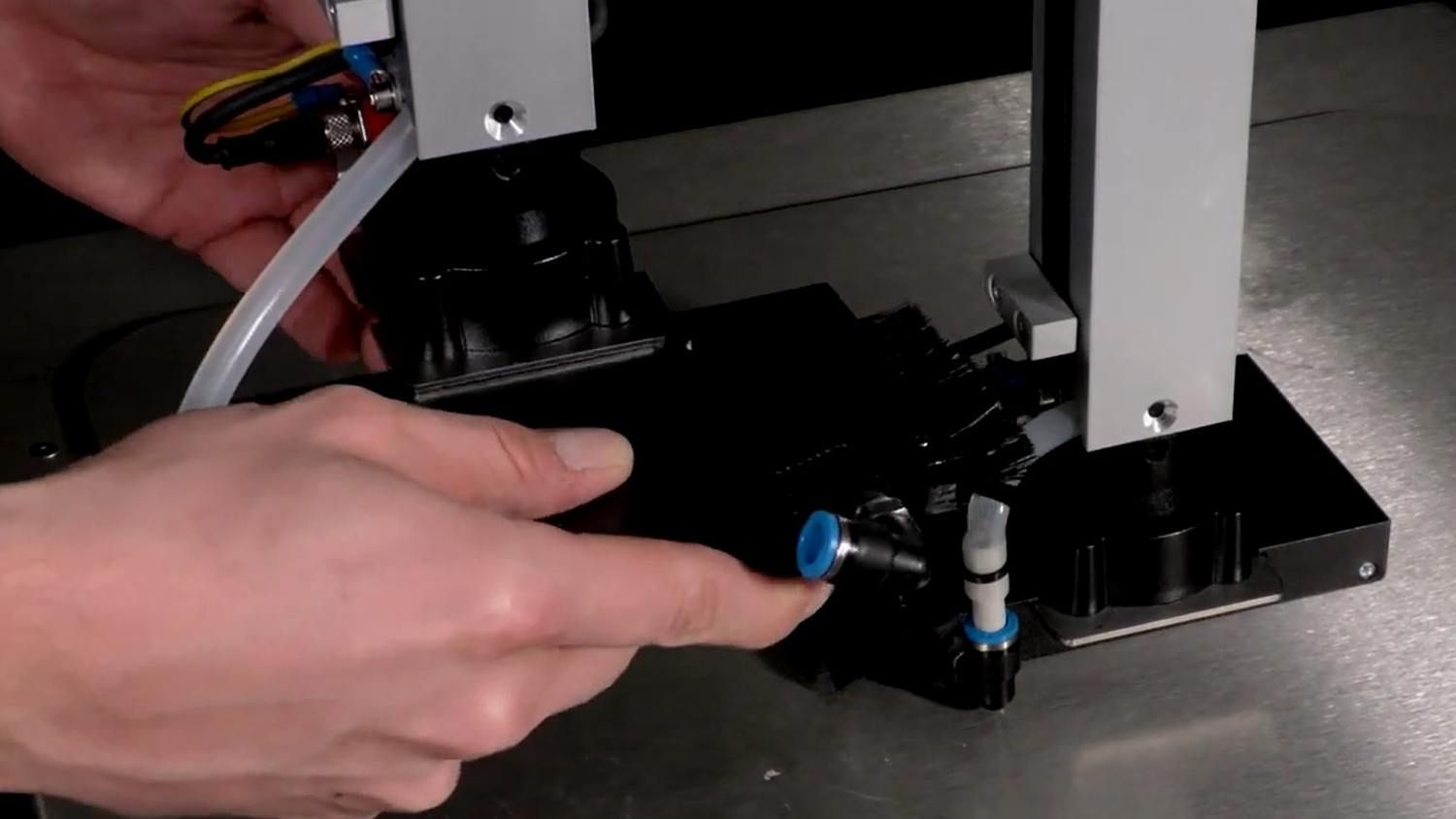

Legi-Air 4050CWB gereedschapsloze wissel

Zonder gereedschap etiketindelingen aanpassen

Met de innovatieve quick-change adapter kunnen etiketformaten en steekverhoudingen in de kortst mogelijke tijd worden gewijzigd zonder extra gereedschap. Dit bespaart niet alleen omsteltijd, maar verhoogt ook de flexibiliteit in productielijnen met vaak wisselende eisen. Zo kunnen verschillende producten efficiënt worden geëtiketteerd zonder lange stilstandtijden te hoeven accepteren. De snelle, eenvoudige wissel zorgt voor maximale productiviteit en soepele processen in bedrijf.

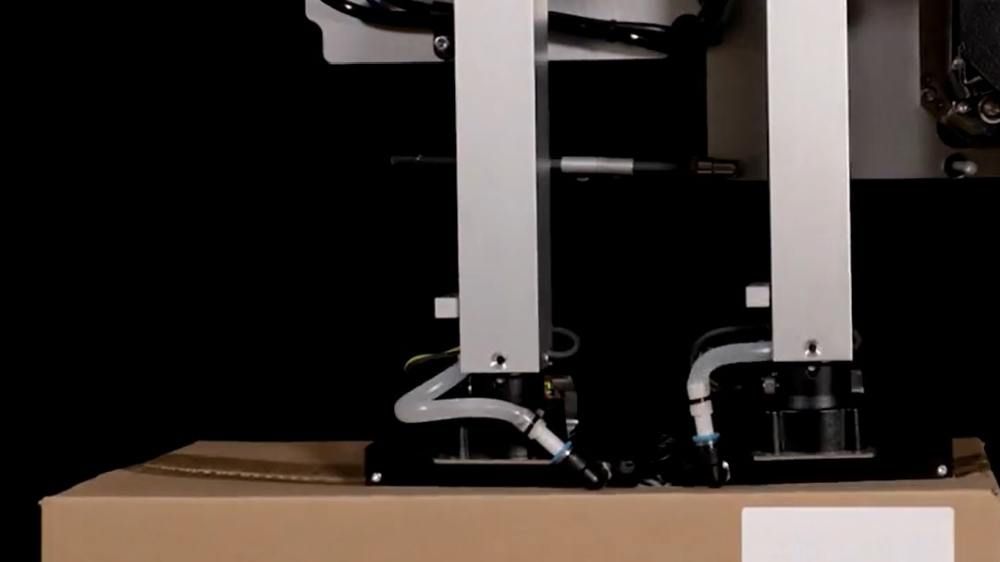

Legi-Air 4050CWB modulewissel

Geen mechanische conversie bij het veranderen van modus

De omschakeling tussen verschillende hoekcombinaties, zoals voorzijde/zijde of achterzijde/zijde, evenals naar enkelzijdige etikettering, gebeurt volledig zonder mechanische aanpassingen. Hierdoor kunnen productieprocessen veel sneller worden aangepast aan veranderende eisen. De gereedschapsloze omschakeling bespaart kostbare omsteltijd, vermindert stilstanden en verhoogt tegelijkertijd de flexibiliteit in variabele productieomgevingen. Zo blijft de installatie altijd efficiënt en productief in gebruik.

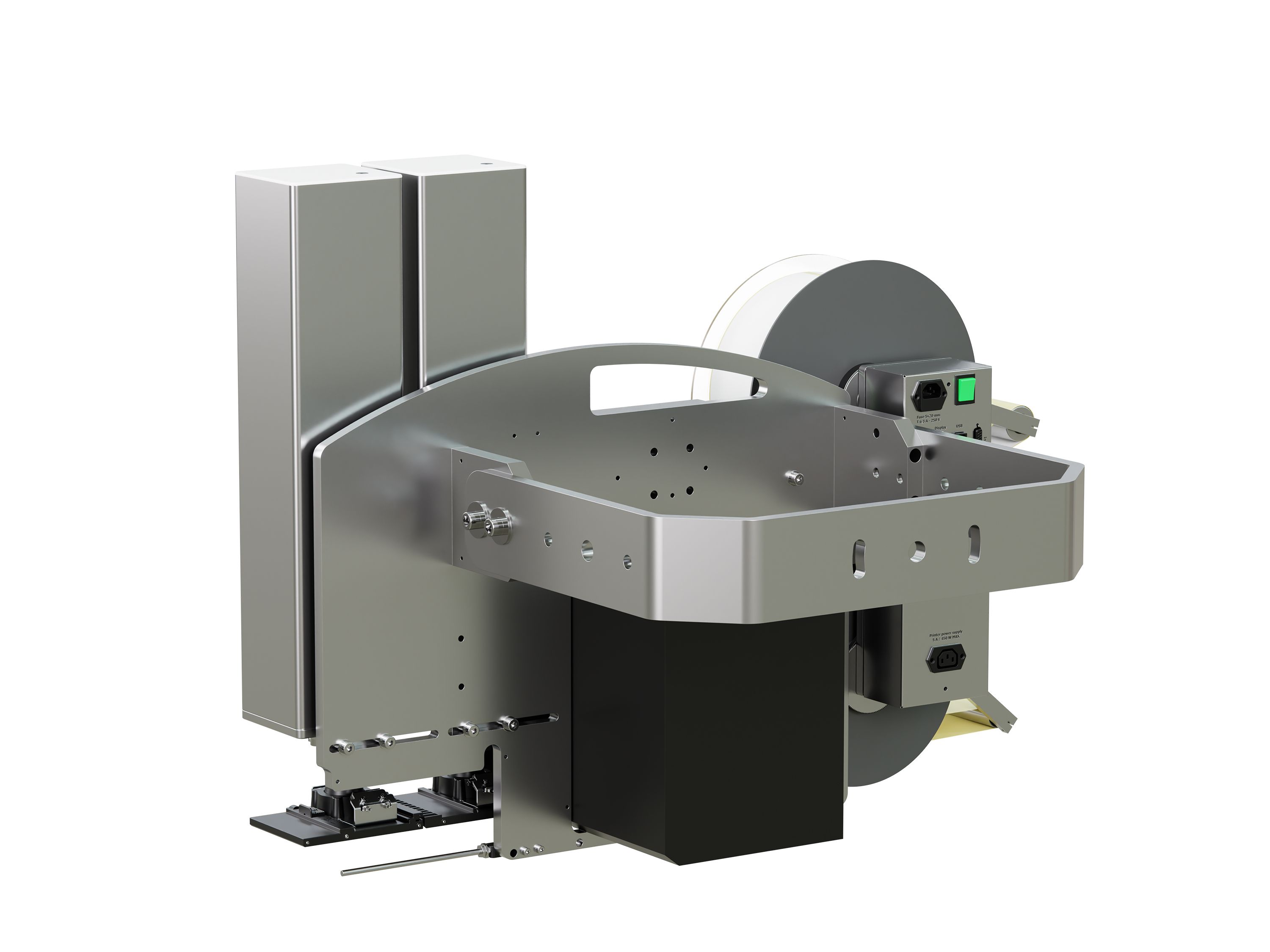

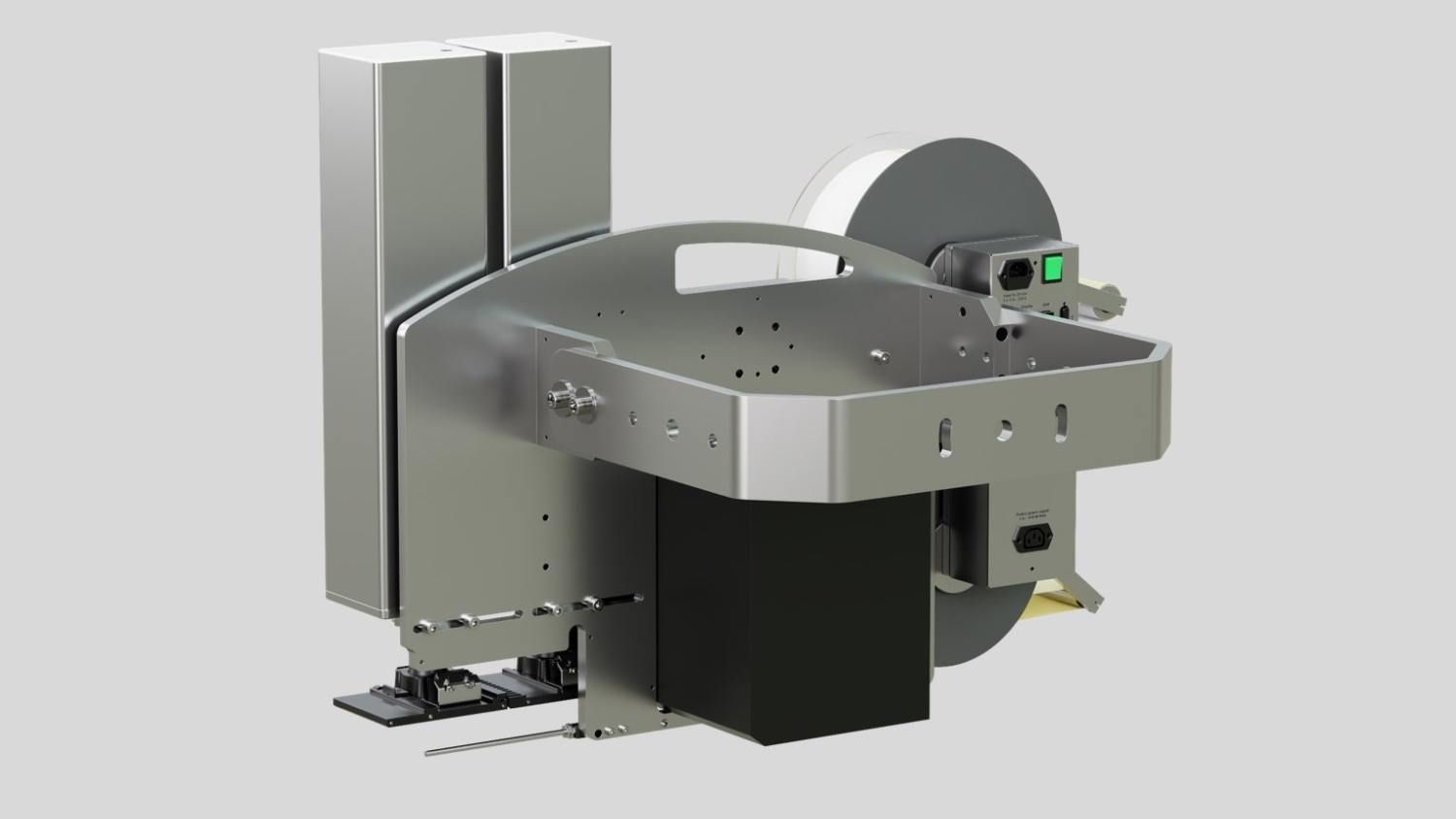

Legi-Air 4050CWB compact ontwerp

Compact ontwerp - maximale integratie

De Legi-Air 4050CWB overtuigt door zijn bijzonder ruimtebesparende ontwerp en kan zonder grote inspanning in bijna elke bestaande productie- of verpakkingslijn worden geïntegreerd. Extra ruimte of afzonderlijke beschermvoorzieningen zijn niet nodig, wat de installatie aanzienlijk vereenvoudigt. Daarmee is het systeem ideaal voor omgevingen met beperkte ruimte en maakt het een naadloze inpassing in bestaande processen mogelijk, zonder concessies te doen aan veiligheid of efficiëntie.

Technische gegevens
Applicatiegegevens
Afgeefslaglengte
350 mm - 500 mm
Etiketpositie
Hoek kopse kant / zijkant, Hoek achterkant / zijkant, Hoek kopse kant / bovenkant, Hoek achterkant / bovenkant
Maximale etikettenapplicatiesnelheid
12
Etikettenformaat min
75 mm x 200 mm
Etikettenformaat max
150 mm x 360 mm
Diameter etikettenrol max.
300
Kenmerken
Technologie
Pneumatisch
Inbouwpositie-onafhankelijkheid
ja
Etikettenafrol
Mech. gekoppeld
Etikettenoprol
Stappenmotor
Waarschuwing bij etikettekort
optioneel
Bandbreukdetectie
nee
HMI
HMI uitvoering
Tekstdisplay
Fysische aspecten

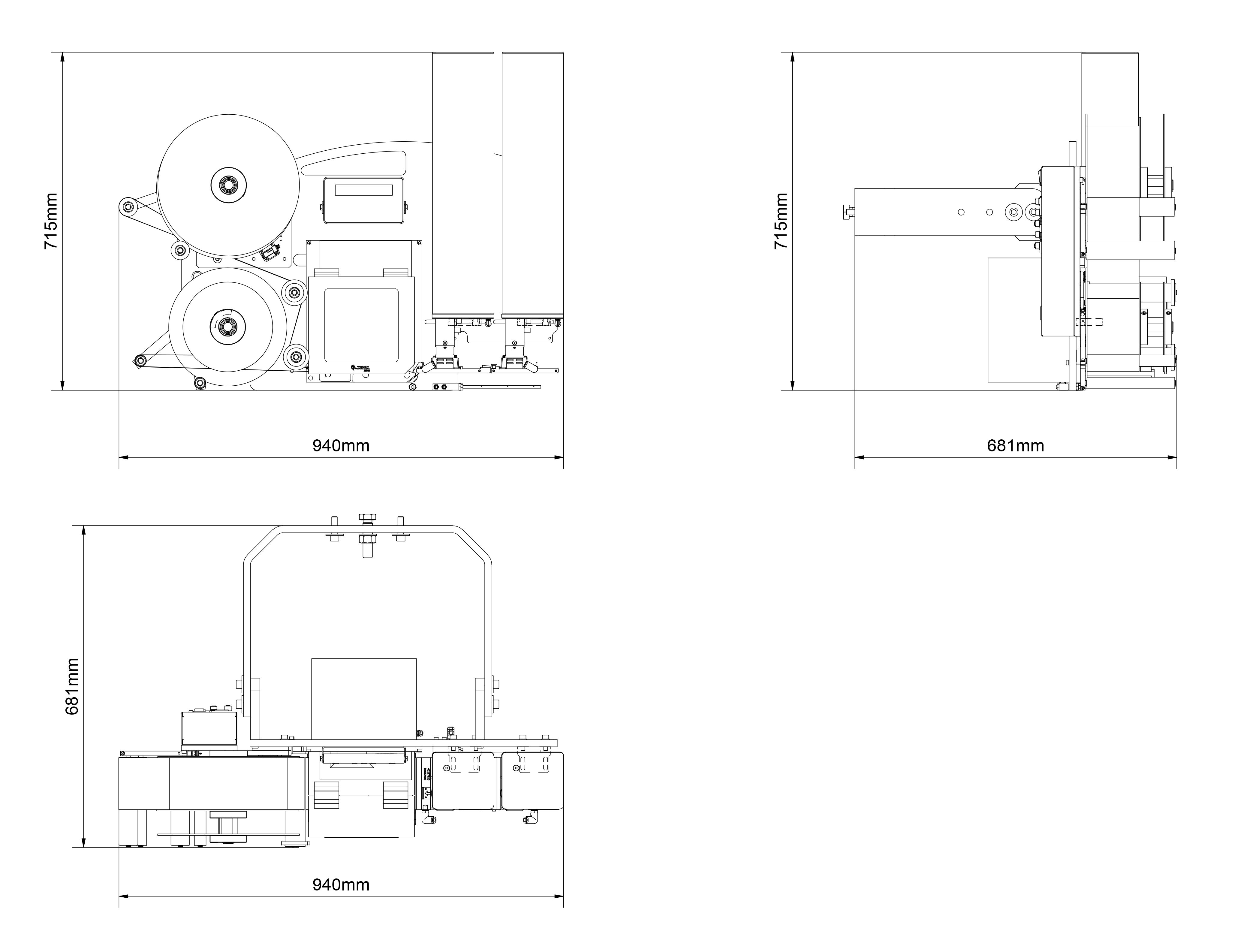

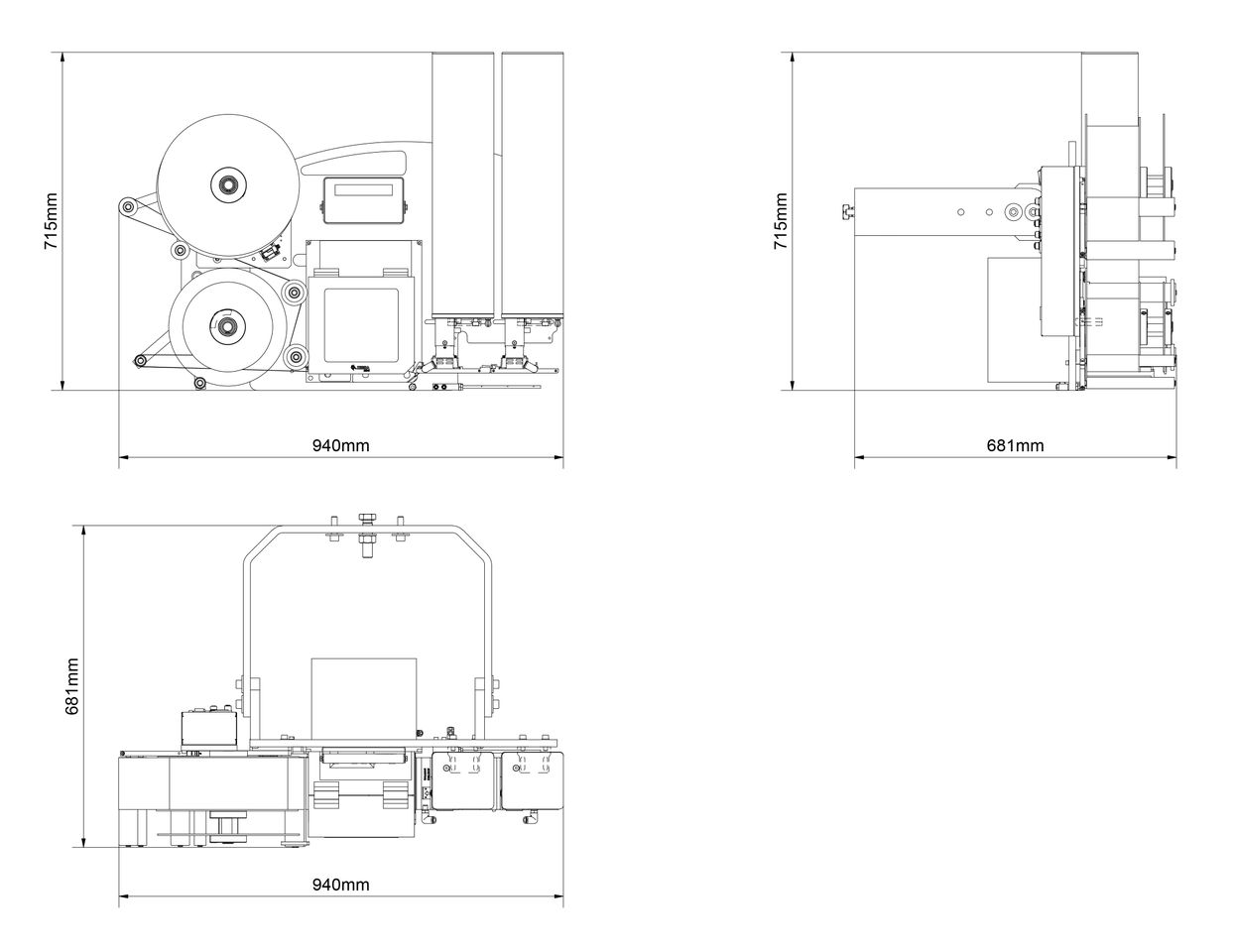

Afmeting systeem (HxBxL)
715 mm x 681 mm x 940 mm
Gewicht
37
IP-beveiligingsgraad
IP 20
Certificeringen
CE
Rel. vochtigheid niet-condenserend
15 - 95 %
Omgevingstemperatuur
2 - 35°C
Geluidsontwikkeling
70
Aansluitingen
Aansluitspanning
91 - 263 V
Frequentie
50 - 60 Hz
Stroomsterkte
5
Persluchtaansluiting
6
Interfaces
USB, WLAN 802.11a/b/g/n/ac (achterafoptie), Applicatorpoort, RS232, Ethernet IPv4
