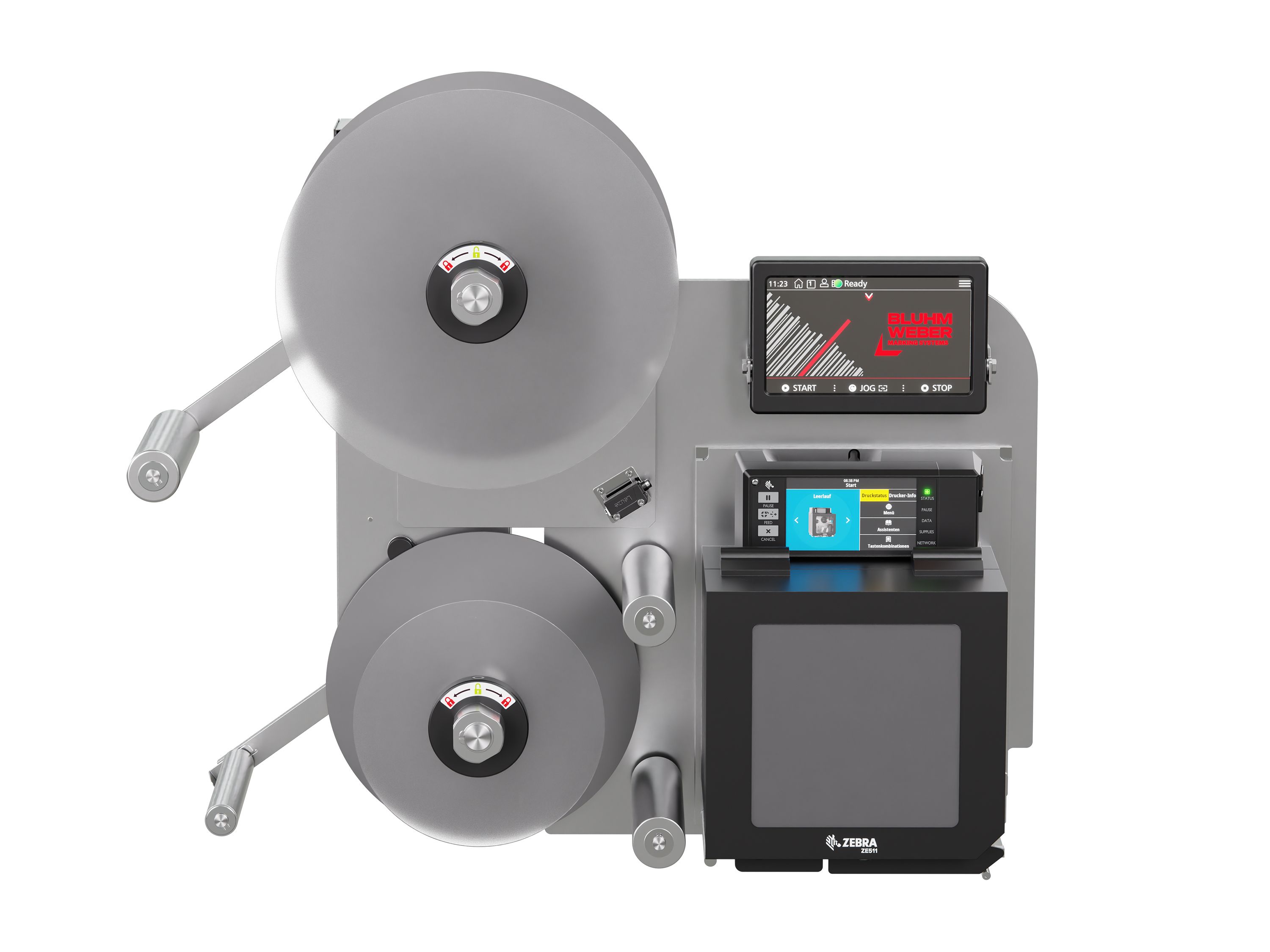

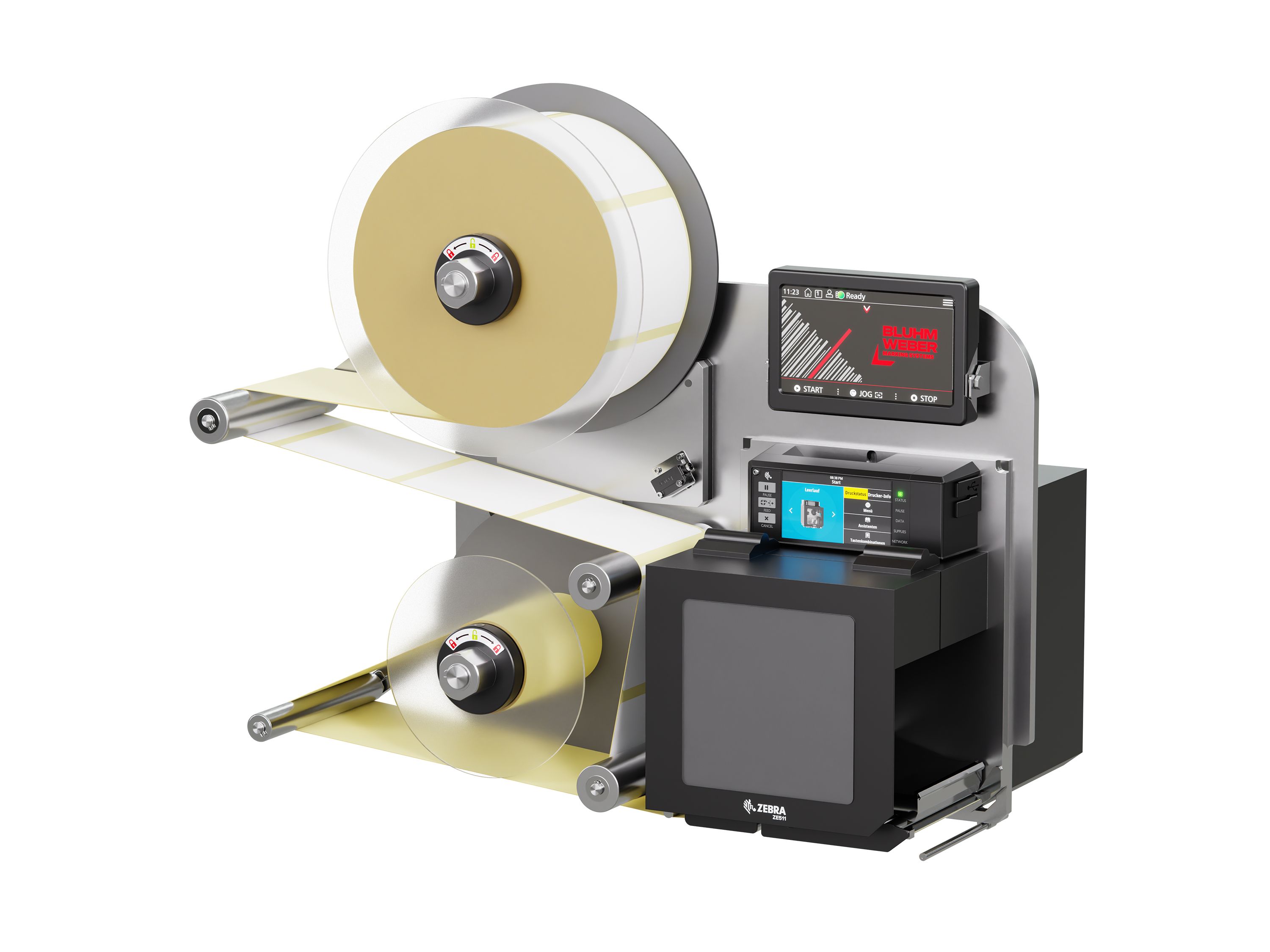

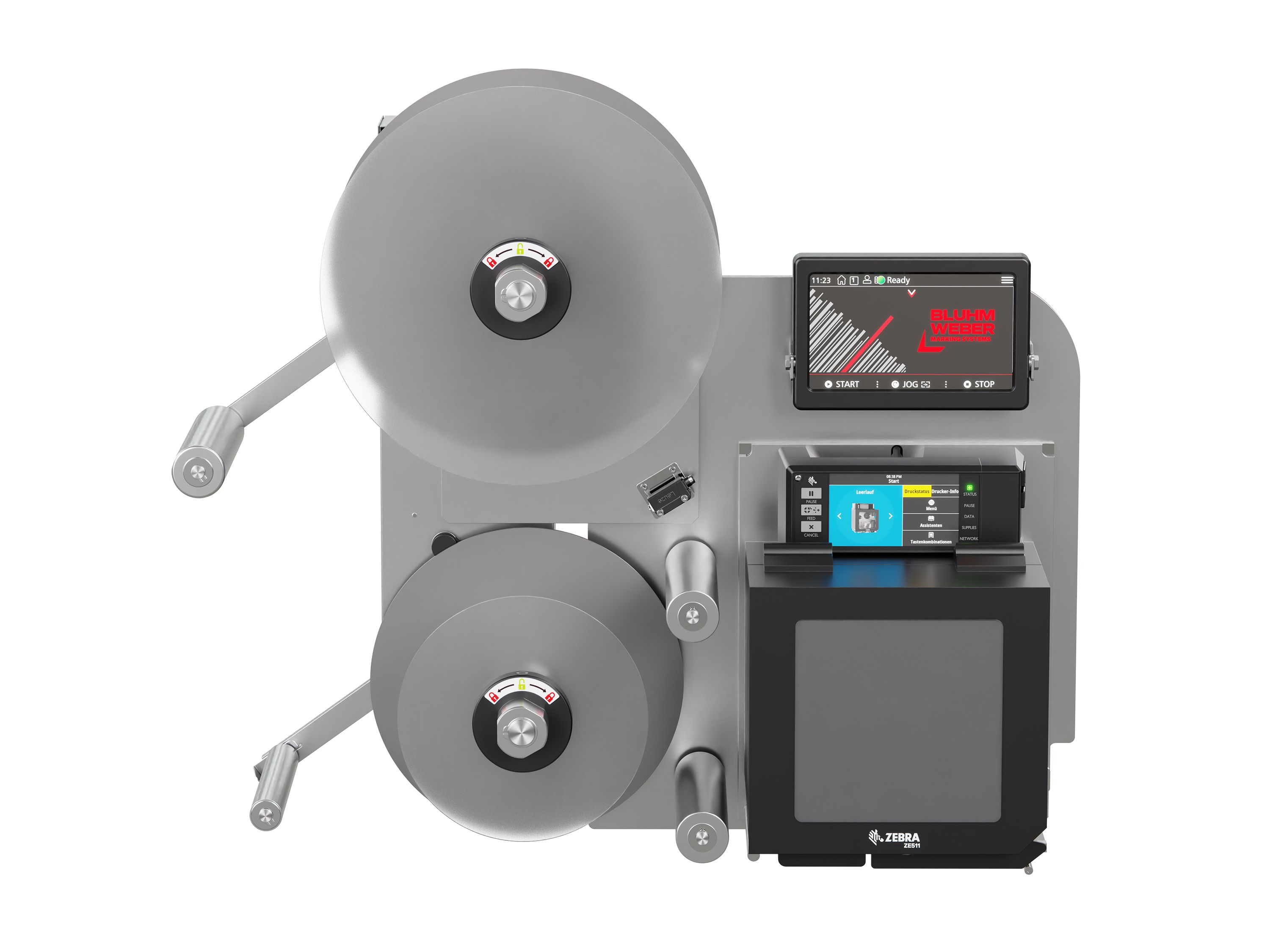

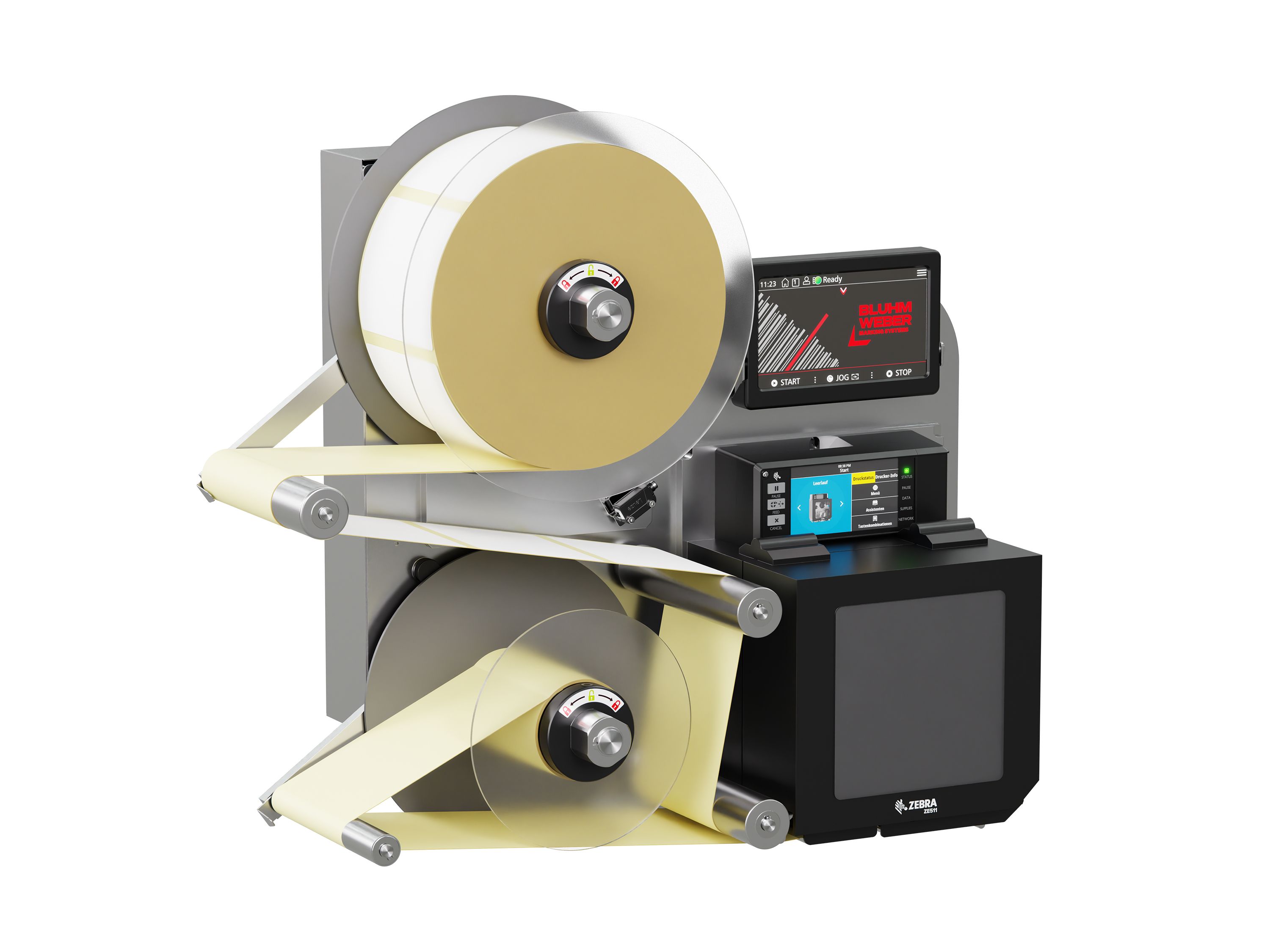

Label Print & Apply Systeem

Legi-Air 4050B-R

Flexibel print en apply systeem voor robotondersteund, volautomatisch etiketteren

  • Speciaal ontwikkeld voor samenwerking met robots
  • Ruimtebesparende en flexibele etikettenprintdispenser
  • Laag persluchtverbruik, bespaart energiekosten
  • Realiseert printsnelheden tot 400 mm/s
  • Zeer compact ontwerp met een groot aantal uitbreidingen

Automatiseringsoplossing voor Industrie 4.0

De Legi-Air 4050B-R is een speciale robotvariant die ontworpen is om samen te werken met meerassige robotsystemen. De bewezen Legi-Air 4050B serie dient als basis. In deze configuratie maakt een verkorte basisplaat een onbeperkte toegankelijkheid aan de applicatierand van de printmodule mogelijk voor verschillende robotapplicator- en stempelvarianten.

Met de Legi-Air 4050B-R profiteer je van bewezen technologie uit de grootschalige productie van: De robot-compatibele etikettenprintdispenser is bijzonder eenvoudig te integreren in bestaande processen. Het print met behulp van thermische overdracht of directe thermische technologie. Er zijn krachtige printmodules van toonaangevende fabrikanten verkrijgbaar die ontworpen zijn voor doorlopende werking in industriële omgevingen.

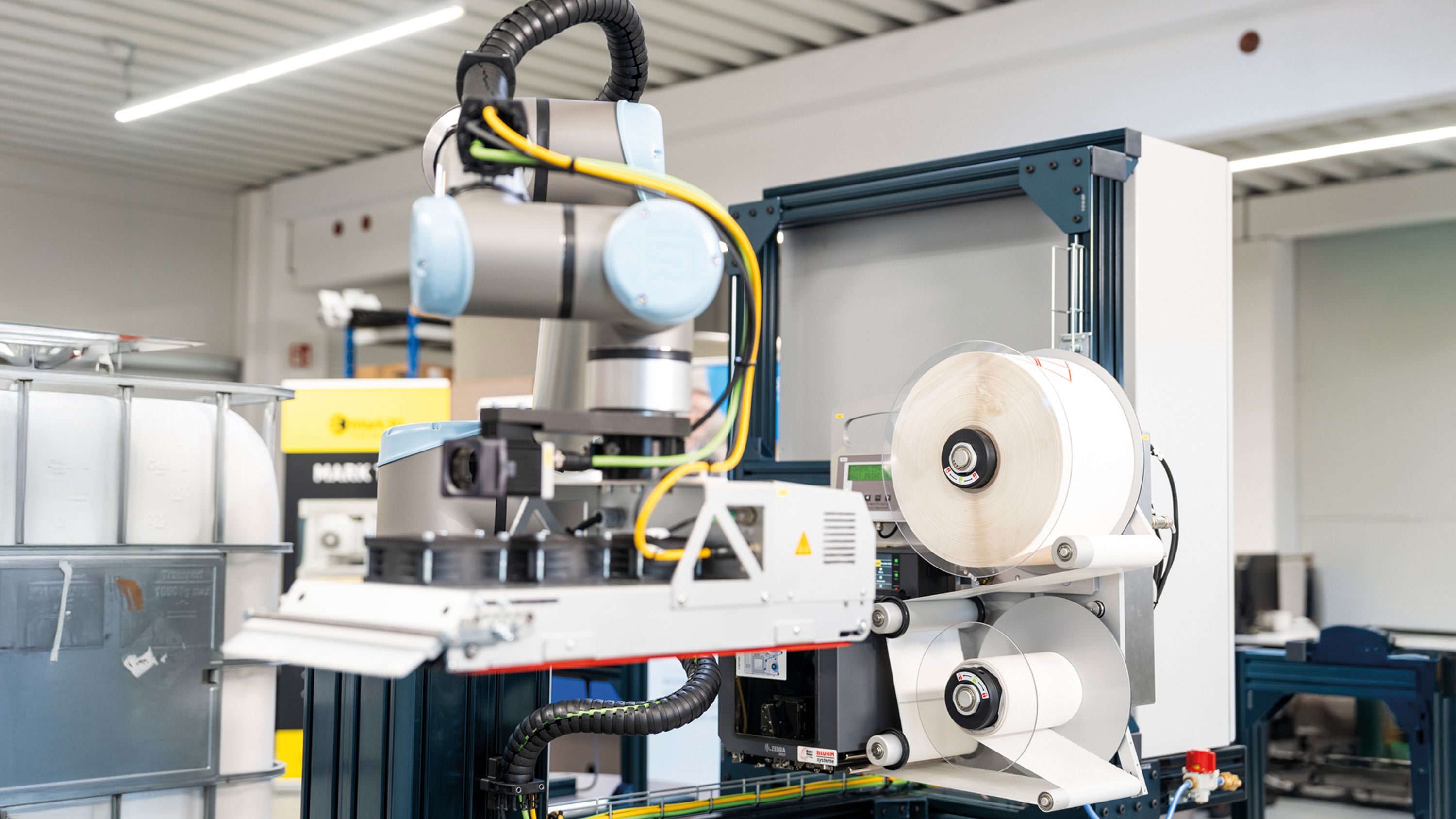

Legi-Air 4050B-R Etiketteren met robots 2

Toepassingen

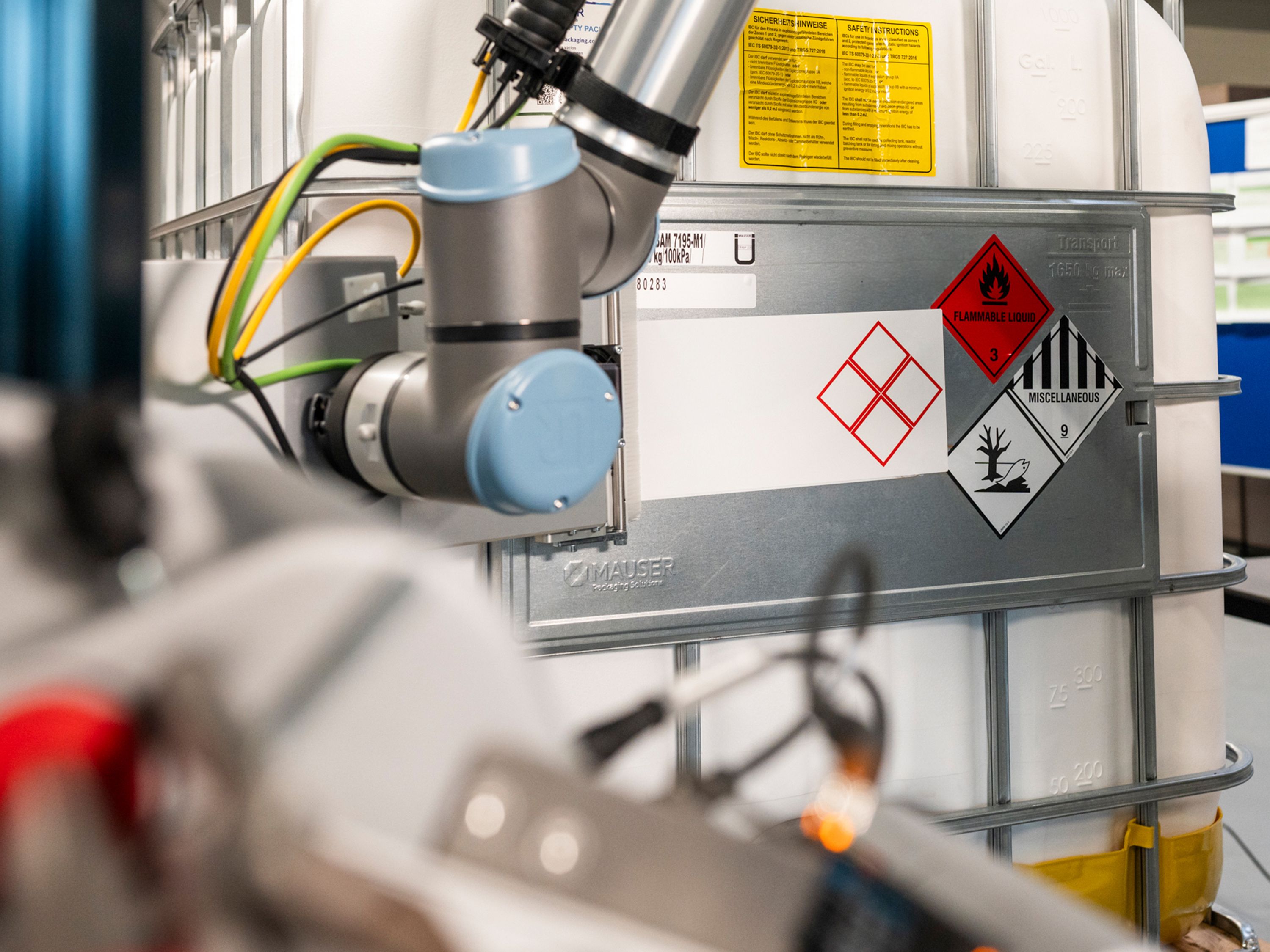

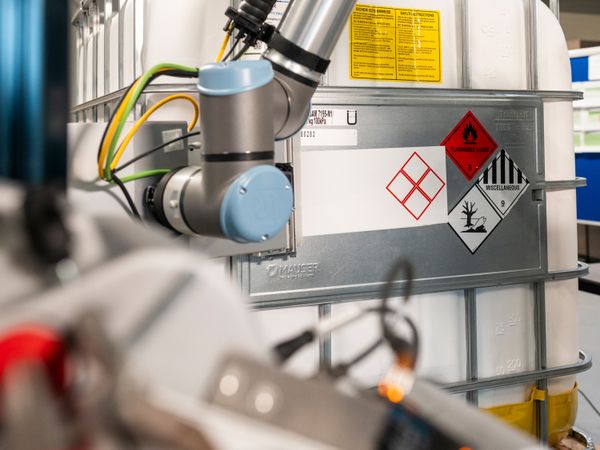

Legi-Air 4050B-R Etiketteren met robots 5

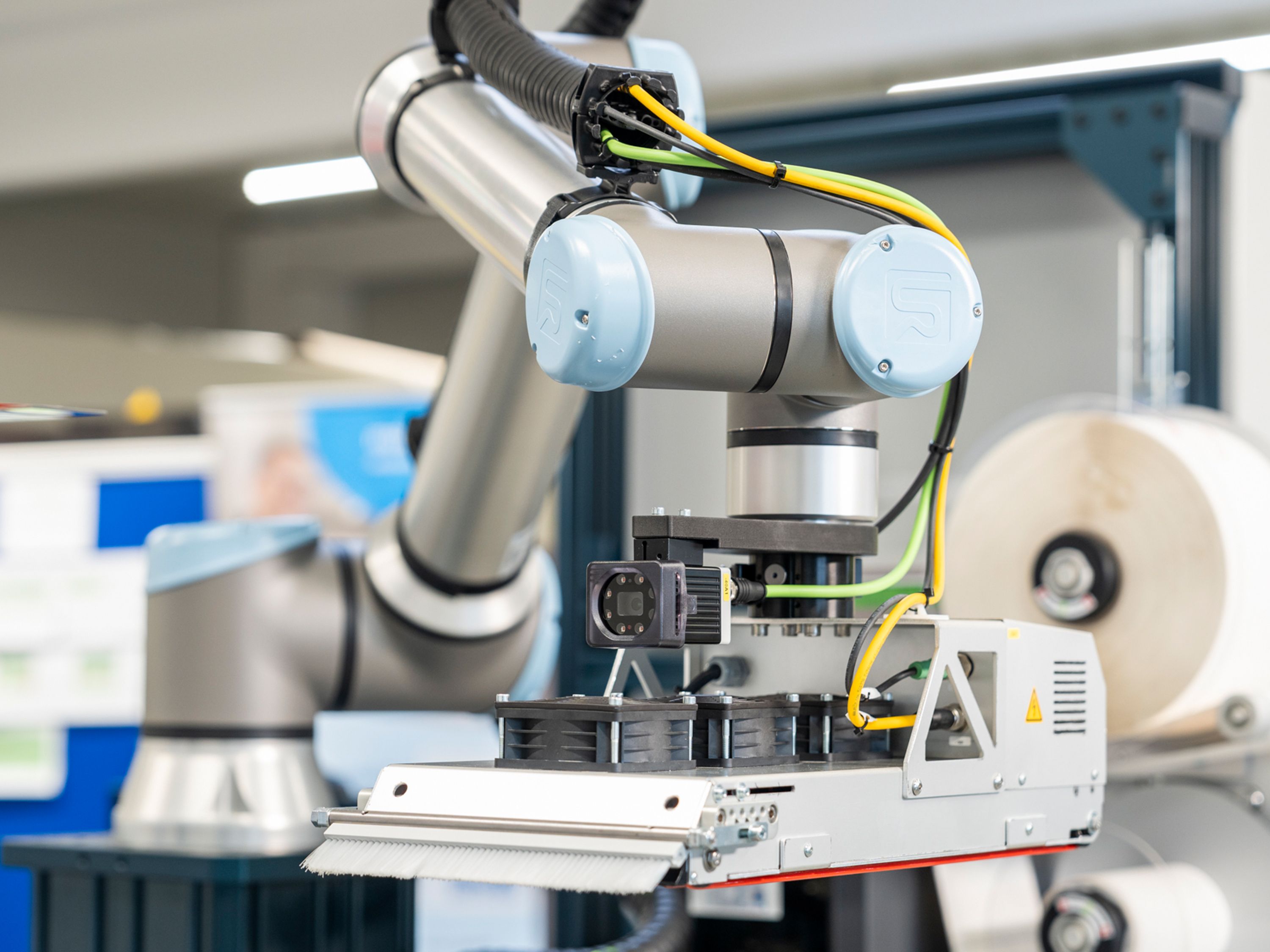

Legi-Air 4050B-R Etiketteren met robots 7

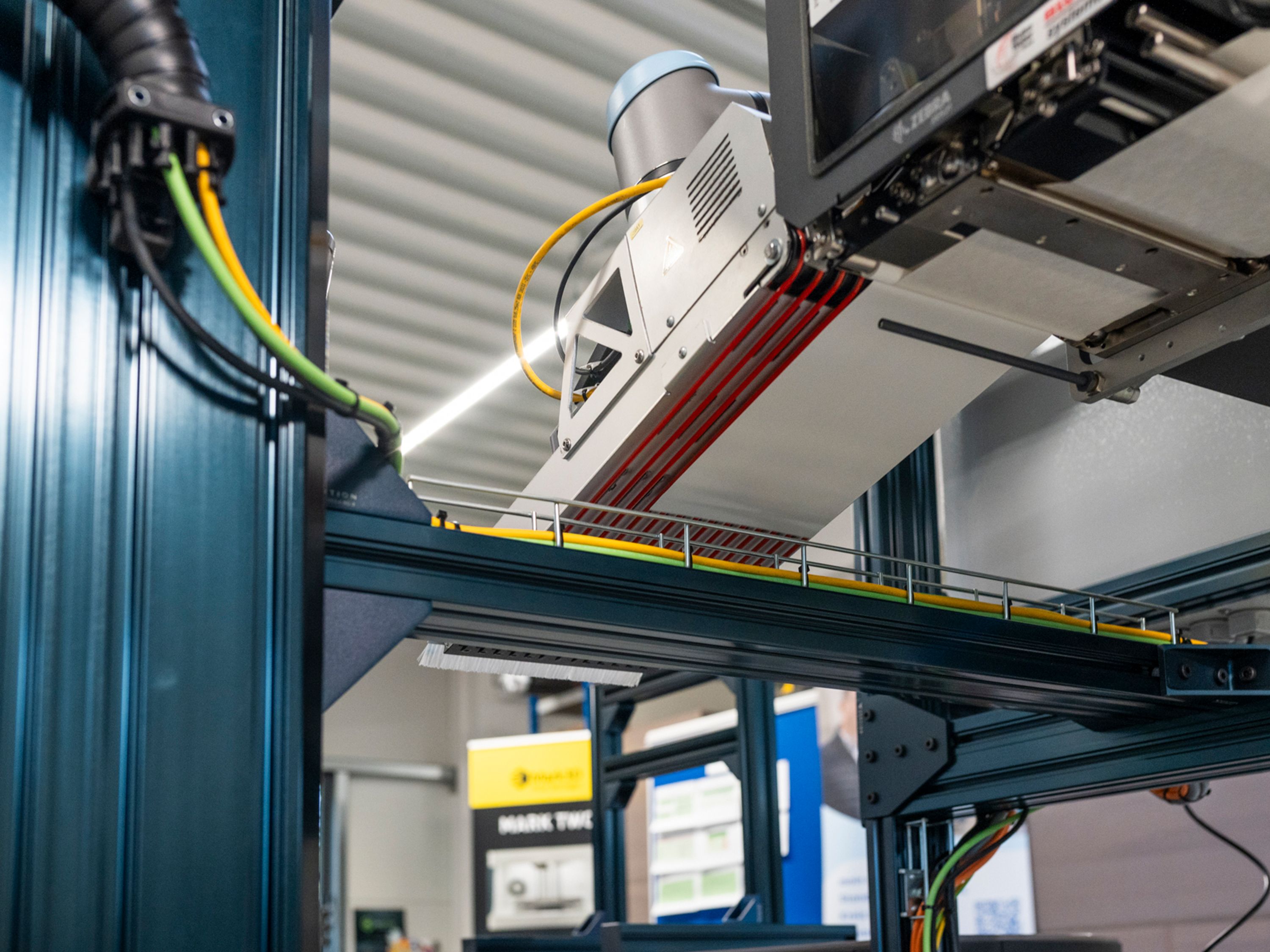

Legi-Air 4050B-R Etiketteren met robots 8

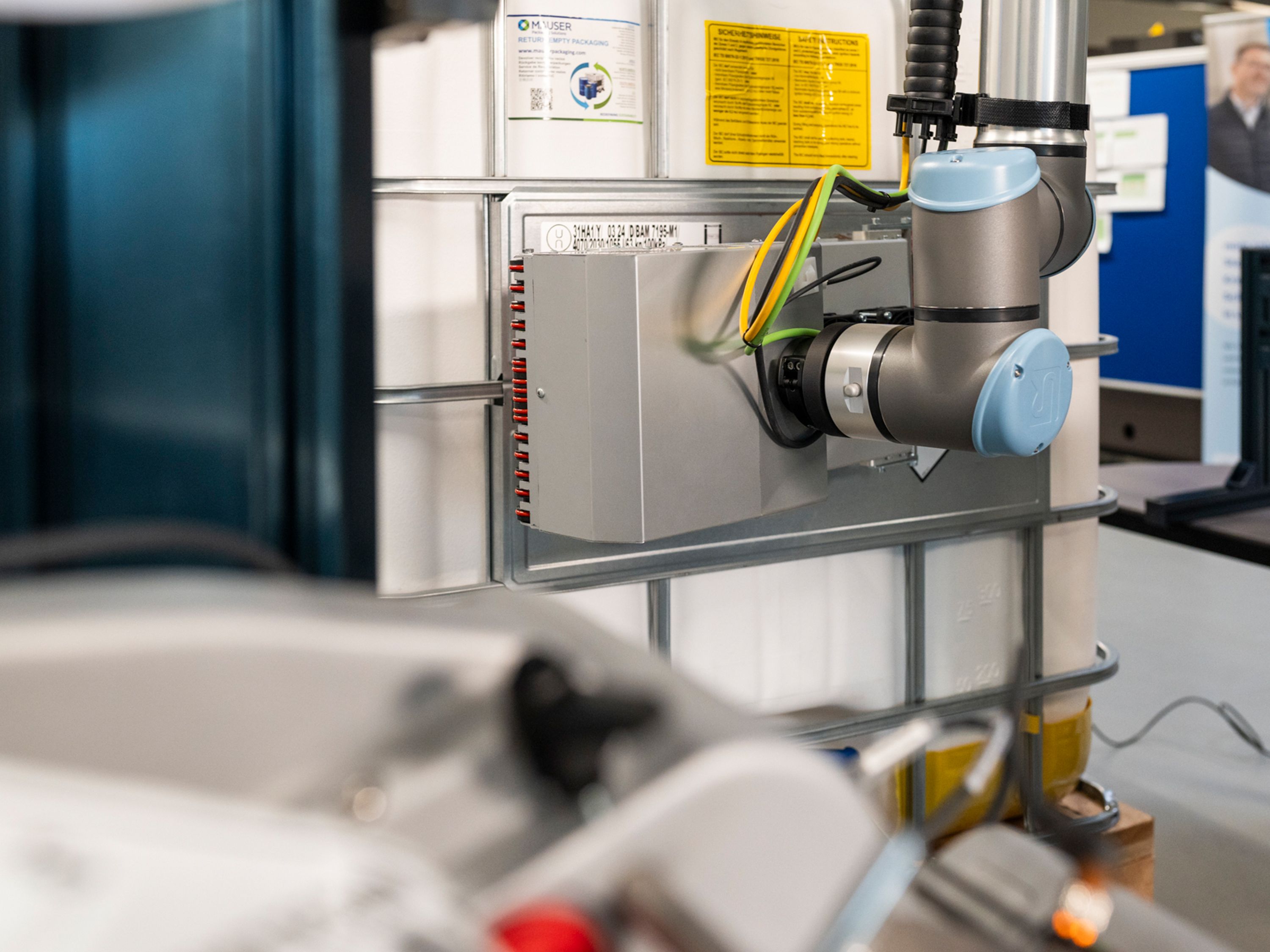

Legi-Air 4050B-R Etiketteren met robots 4

Bijzonderheden

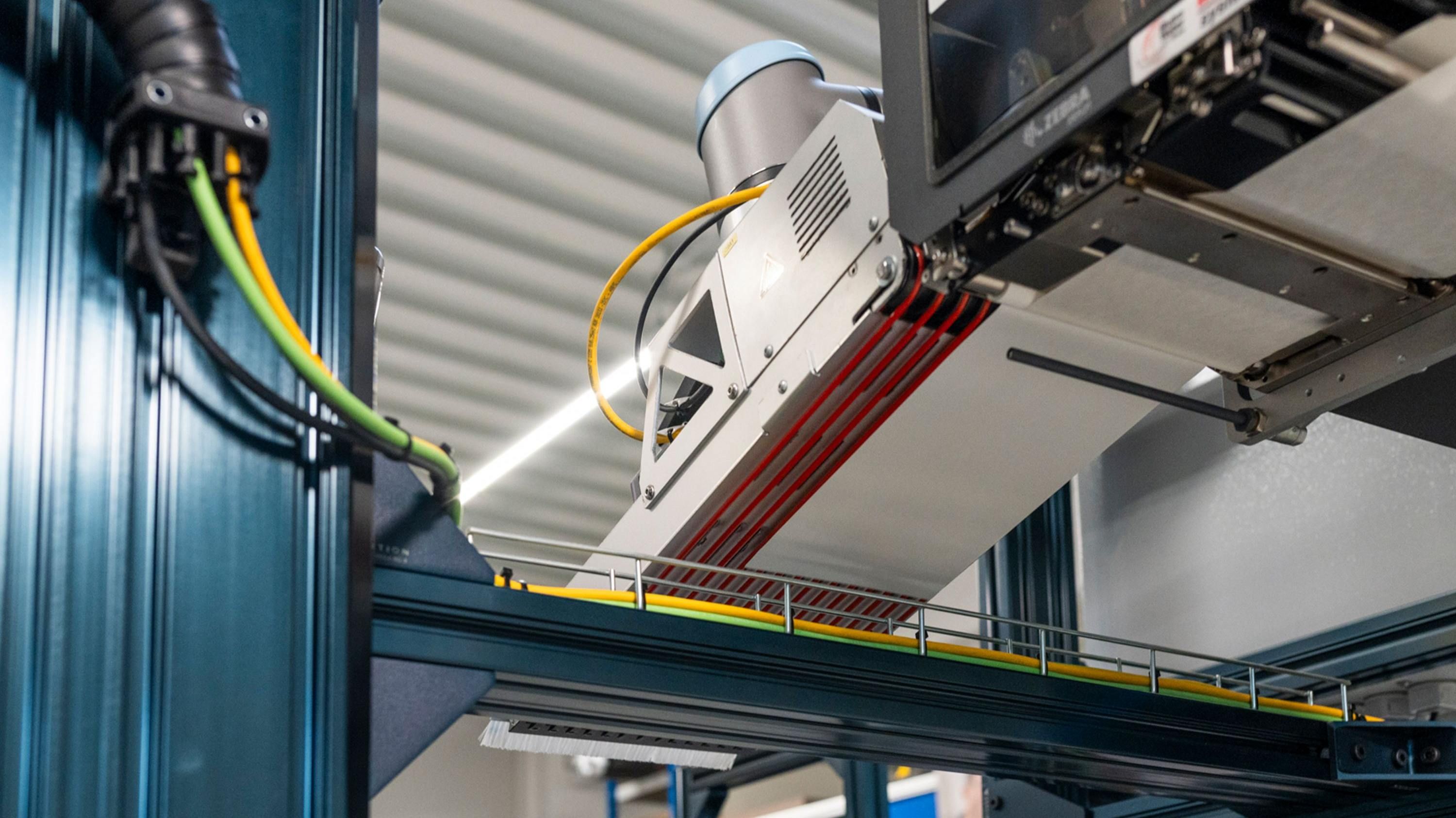

Legi-Air 4050B-R etikettering met robot

Perfecte samenwerking tussen etiketteerder en robot

De Legi-Air 4050B-R werkt met een robot die is uitgerust met een speciaal ontworpen applicatiestempel. De robot beweegt naar de opnamepositie voor de print-en-aanbrengunit, start het printproces en neemt het vers geprinte etiket over. Vervolgens brengt de robot het etiket exact aan op de vooraf gedefinieerde positie op het product. Deze samenwerking tussen print-en-aanbrengsysteem en robotica garandeert een uiterst nauwkeurige, reproduceerbare etiketteren – ook bij complexe productgeometrieën of moeilijk toegankelijke plaatsen.

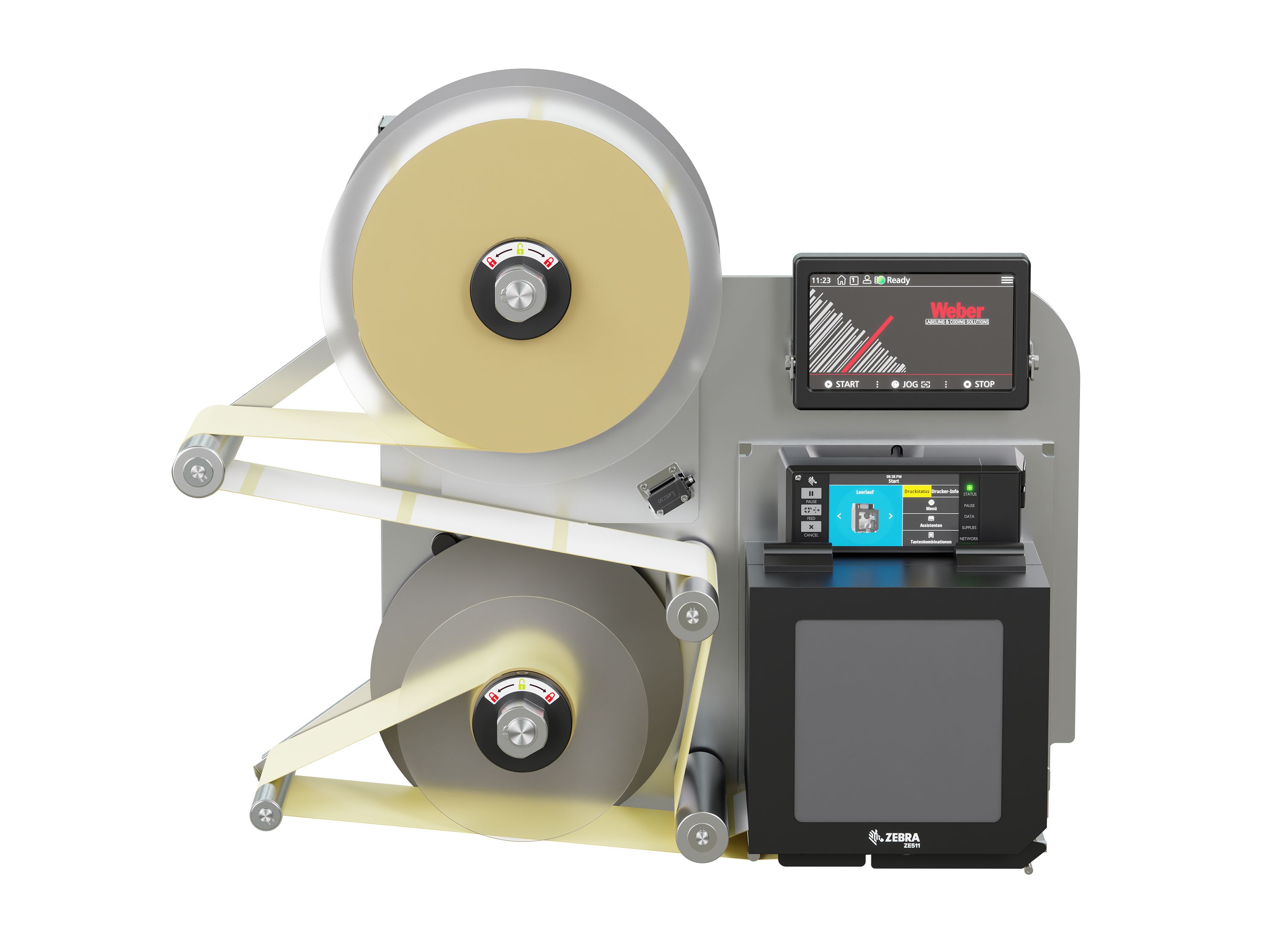

Legi-Air 4050E printmodules

Modulair printmodule concept

De etikettenprintdispenser kan worden gecombineerd met een groot aantal printmodules van bekende fabrikanten (Zebra, Sato, Novexx, CAB). Het is op elk moment mogelijk om zonder problemen een printmodule door een andere te vervangen.

Legi-Air 4050 display

Comfortabele bediening via touchdisplay

De Legi-Air 4050B-R is eenvoudig te bedienen via het meertalige 7" LCD touch display. Storingsdiagnose, productiviteit, onderhoudsstatus en gebeurtenissen kunnen ook worden bekeken.

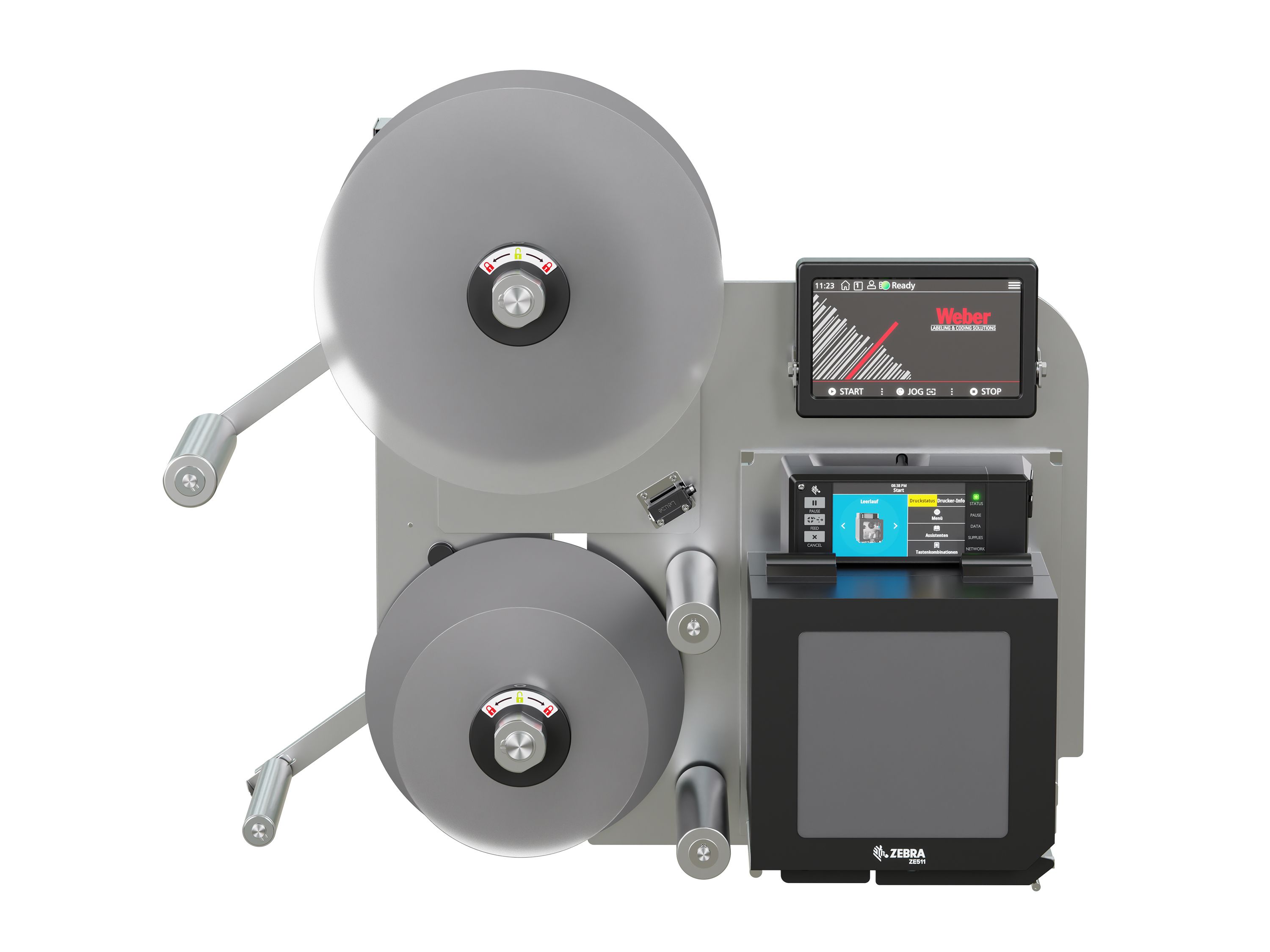

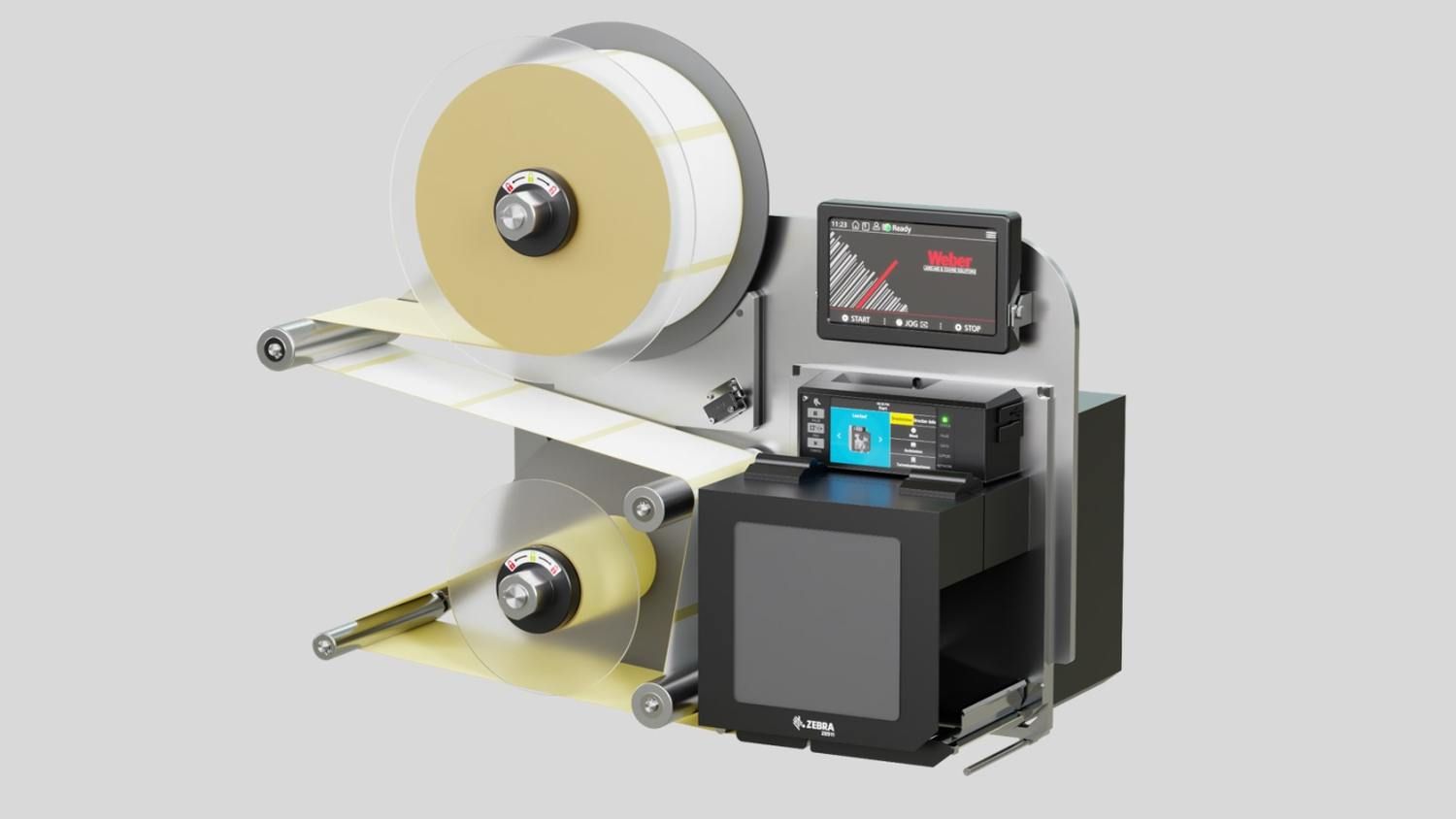

Legi-Air 4050B-R compact ontwerp

Compact en eenvoudig te integreren

Dankzij zijn uiterst plaatsbesparende afmetingen kan het print-en-aanbrengsysteem probleemloos worden geïntegreerd. In vergelijking met de Legi-Air 4050B beschikt het apparaat over een verkorte bodemplaat die onbeperkte toegang tot de afgifte-edge mogelijk maakt, waardoor de robot optimaal kan samenwerken met zijn applicatiestempel.

Technische gegevens
Applicatiegegevens
Etiketteermodus
in stilstand, in doorvoermodus
Maximale etikettenapplicatiesnelheid
70 /min
Diameter etikettenrol max.
300 mm
Kenmerken
Technologie
Pneumatisch
Inbouwpositie-onafhankelijkheid
ja
Label unwinding
Stappenmotor
Label rewinding
Stappenmotor
Waarschuwing etiketten bijna op
optioneel
Schudfelbreuk-detectie
nee
HMI
HMI uitvoering
Tekstdisplay
Systeemeigenschappen

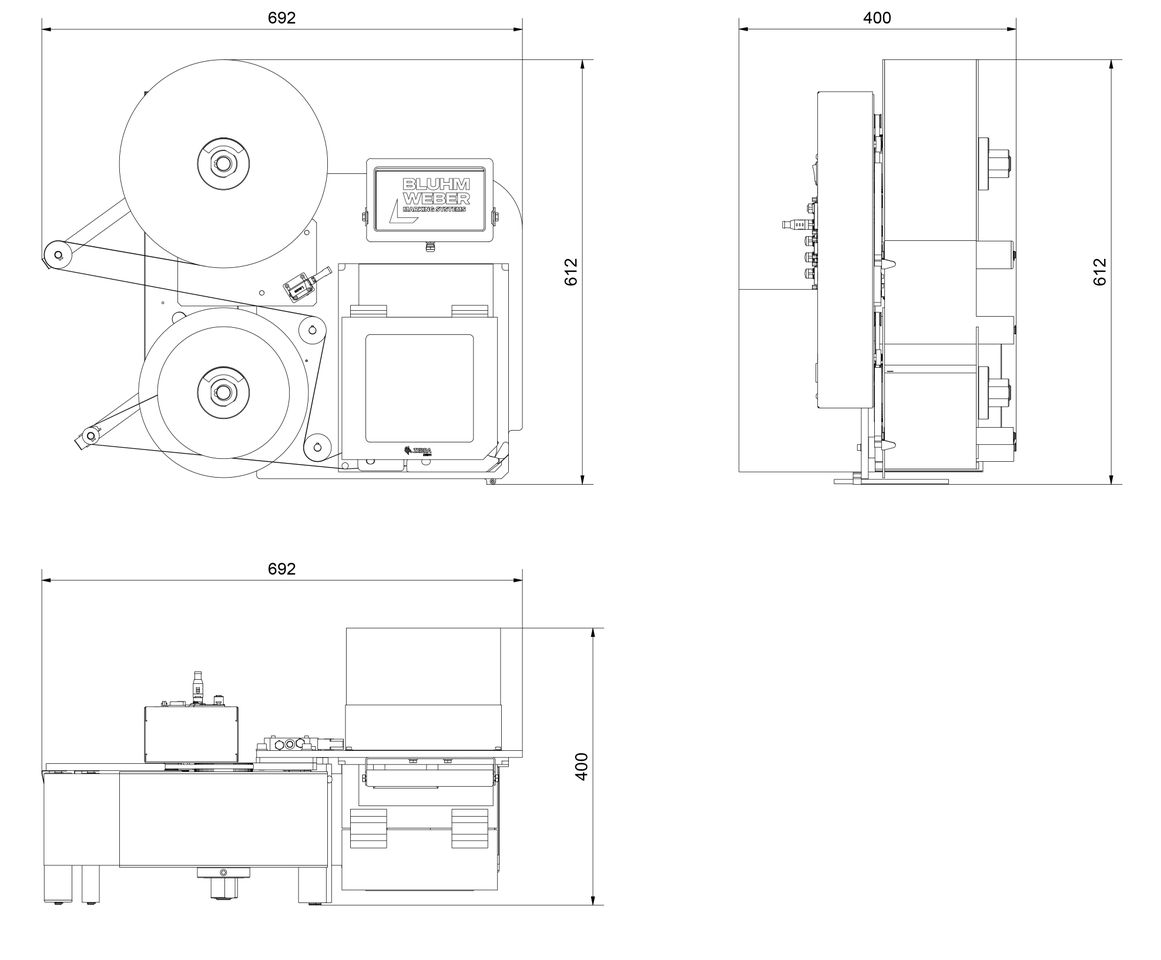

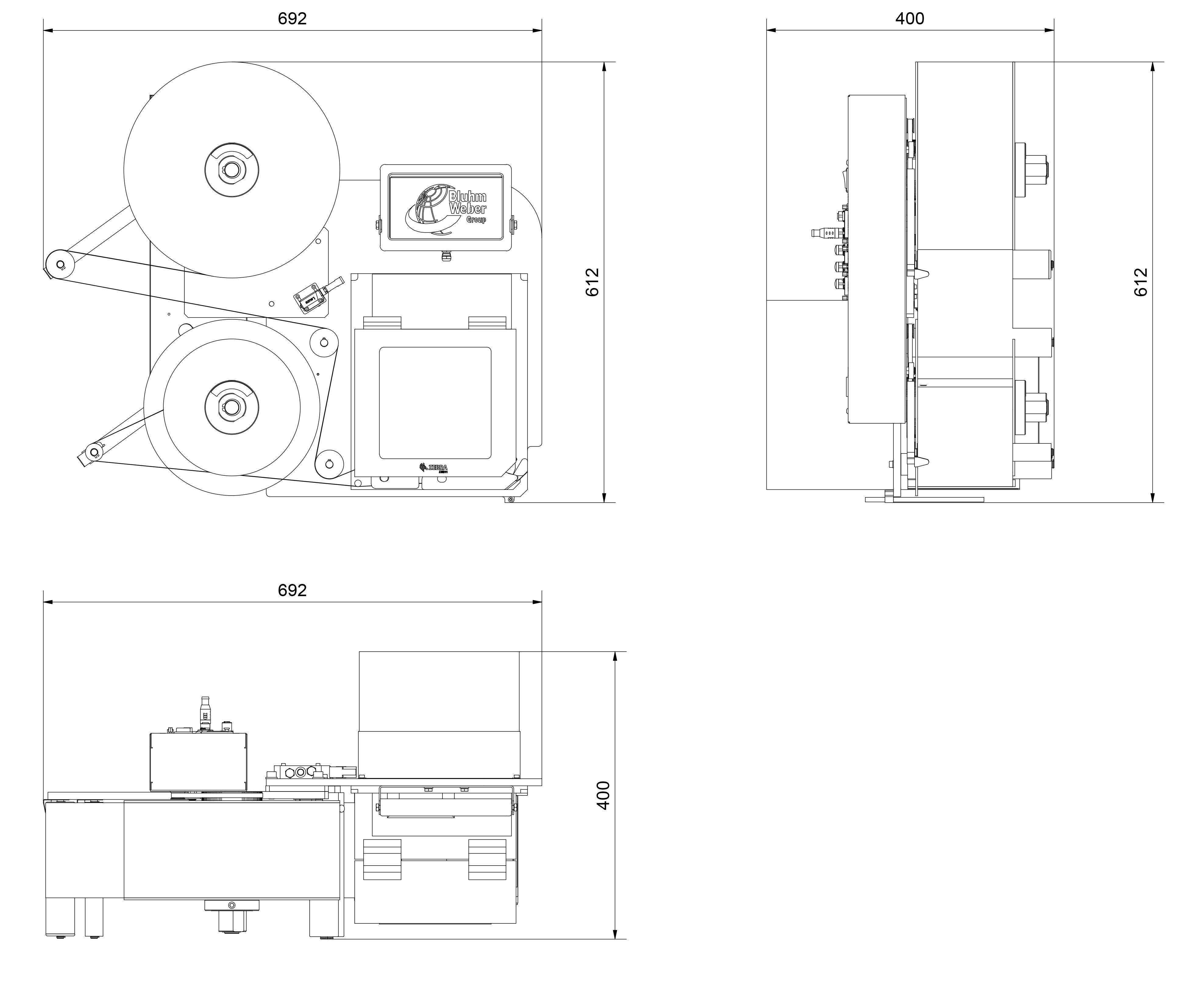

Afmeting systeem (HxBxL)
612 x 400 x 692 mm
Gewicht
35 kg
Certificeringen
CE
Rel. vochtigheid niet-condenserend
15 - 95 %
Omgevingstemperatuur
2 - 35°C
Geluidsontwikkeling
70 dB

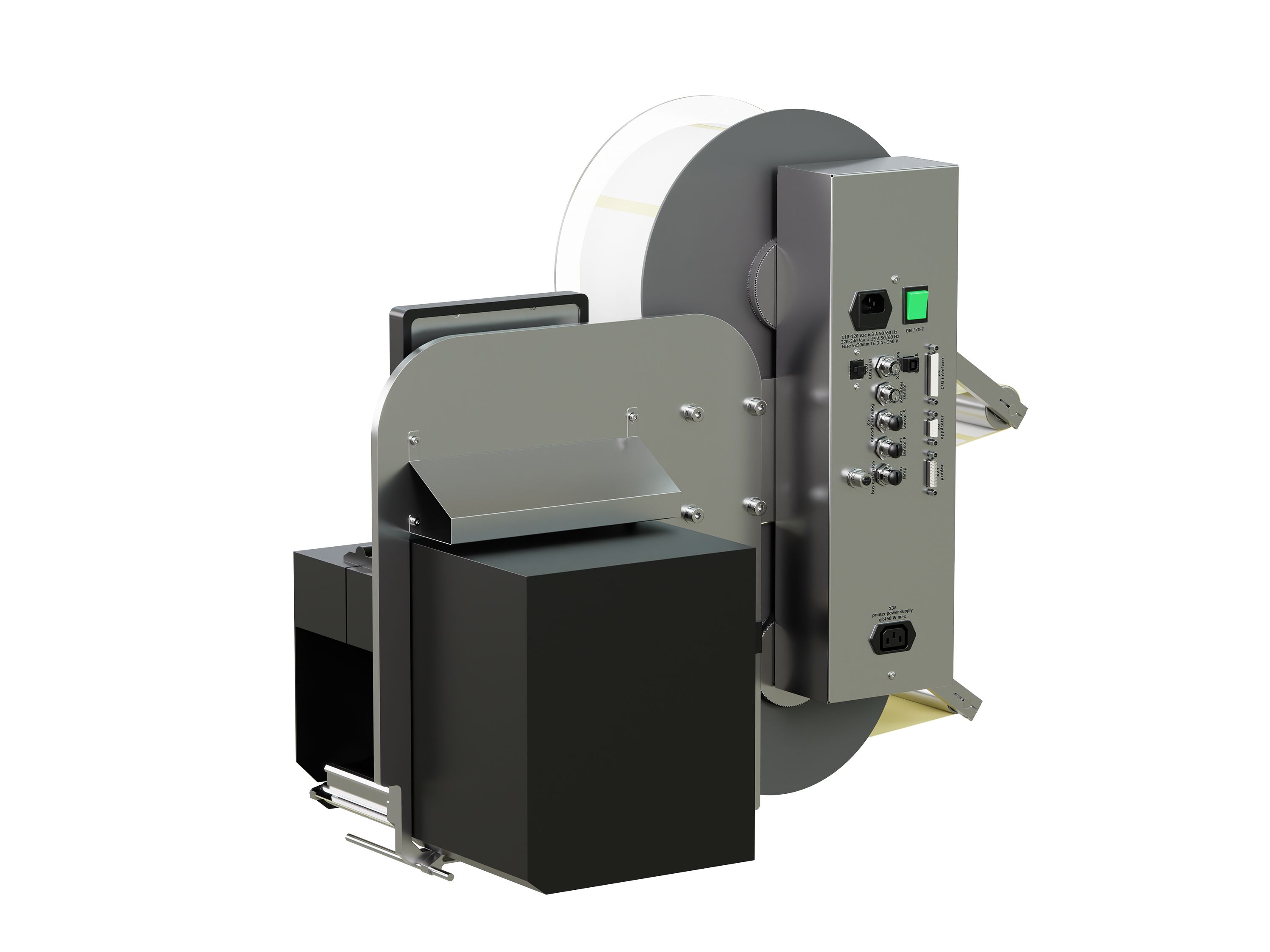

Aansluitingen
Aansluitspanning
90 - 263 V
Frequentie
50 - 60 Hz
Stroomsterkte
5 A
Persluchtaansluiting
6 bar
Interfaces
USB, WLAN 802.11a/b/g/n/ac (achterafoptie), Applicatorpoort, RS232, Ethernet IPv4
